Armatura przemysłowa stanowi kluczowy element każdej instalacji technologicznej, w której wykorzystywane są dysze wodne, atomizery oraz systemy natryskowe. Odpowiednio dobrana armatura zapewnia szczelność układu, stabilne parametry pracy oraz bezpieczeństwo procesu, nawet w wymagających warunkach przemysłowych.

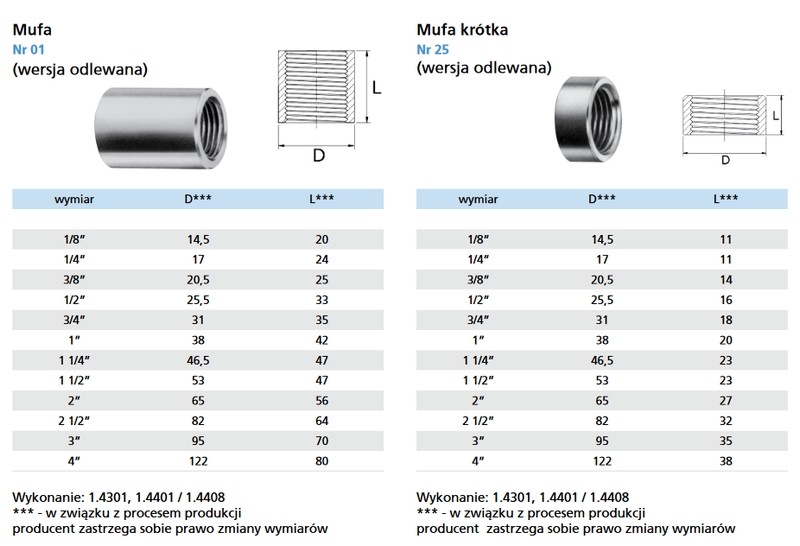

Mufa
Nr 01
(wersja odlewana)		 Mufa Nr 01 (wersja odlewana)
wymiar D* L*
1/8" 14,5 20
1/4" 17 24
3/8" 20,5 25
1/2" 25,5 33
3/4" 31 35
1" 38 42
1 1/4" 46,5 47
1 1/2" 53 47
2" 65 56
2 1/2" 82 64
3" 95 70
4" 122 80

Wykonanie: 1.4301, 1.4401 / 1.4408
* producent zastrzega sobie prawo zmiany wymiarów


Mufa krótka
Nr 25
(wersja odlewana)		 Mufa krótka Nr 25 (wersja odlewana)
wymiar D* L*
1/8" 14,5 11
1/4" 17 11
3/8" 20,5 14
1/2" 25,5 16
3/4" 31 18
1" 38 20
1 1/4" 46,5 23
1 1/2" 53 23
2" 65 27
2 1/2" 82 32
3" 95 35
4" 122 38

Wykonanie: 1.4301, 1.4401 / 1.4408
* producent zastrzega sobie prawo zmiany wymiarów

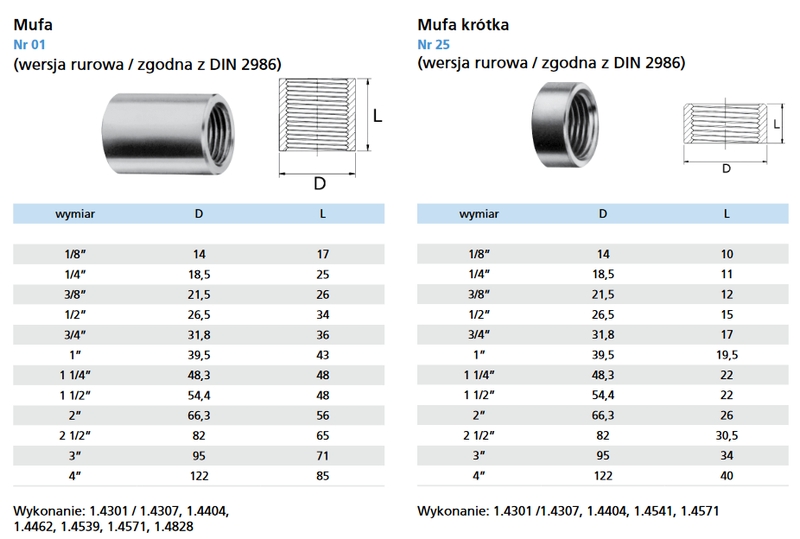

Mufa
Nr 01
(wersja rurowa / zgodna z DIN 2986)
Mufa Nr 01 (wersja rurowa / zgodna z DIN 2986)
wymiar D L
1/8" 14 17
1/4" 18,5 25
3/8" 21,5 26
1/2" 26,5 34
3/4" 31,8 36
1" 39,5 43
1 1/4" 48,3 48
1 1/2" 54,4 48
2" 66,3 56
2 1/2" 82 65
3" 95 71
4" 122 85

Wykonanie: 1.4301, 1.4307, 1.4404, 1.4462, 1.4539, 1.4571, 1.4828


Mufa krótka
Nr 25
(wersja rurowa / zgodna z DIN 2986)
Mufa krótka Nr 25 (wersja rurowa / zgodna z DIN 2986)
wymiar D L
1/8" 14 10
1/4" 18,5 11
3/8" 21,5 12
1/2" 26,5 15
3/4" 31,8 17
1" 39,5 19,5
1 1/4" 48,3 22
1 1/2" 54,4 22
2" 66,3 26
2 1/2" 82 30,5
3" 95 34
4" 122 40

Wykonanie: 1.4301, 1.4307, 1.4404, 1.4541, 1.4571

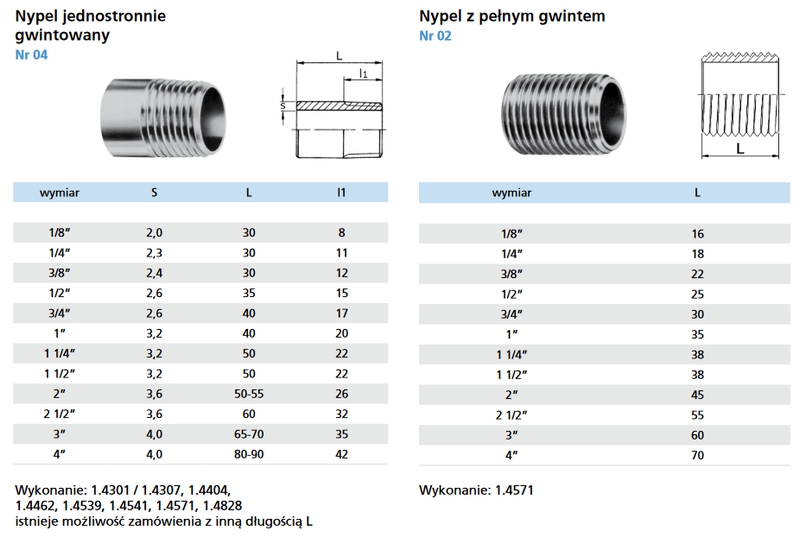

Nypel jednostronnie gwintowany
Nr 04
Nypel jednostronnie gwintowany Nr 04
wymiar S L l1
1/8" 2,0 30 8
1/4" 2,3 30 11
3/8" 2,4 30 12
1/2" 2,6 35 15
3/4" 2,6 40 17
1" 3,2 40 20
1 1/4" 3,2 50 22
1 1/2" 3,2 50 22
2" 3,6 50–55 26
2 1/2" 3,6 60 32
3" 4,0 65–70 35
4" 4,0 80–90 42

Wykonanie: 1.4301, 1.4307, 1.4404, 1.4462, 1.4539, 1.4541, 1.4571, 1.4828
Istnieje możliwość zamówienia z inną długością L


Nypel z pełnym gwintem
Nr 02
Nypel z pełnym gwintem Nr 02
wymiar L
1/8" 16
1/4" 18
3/8" 22
1/2" 25
3/4" 30
1" 35
1 1/4" 38
1 1/2" 38
2" 45
2 1/2" 55
3" 60
4" 70

Wykonanie: 1.4571

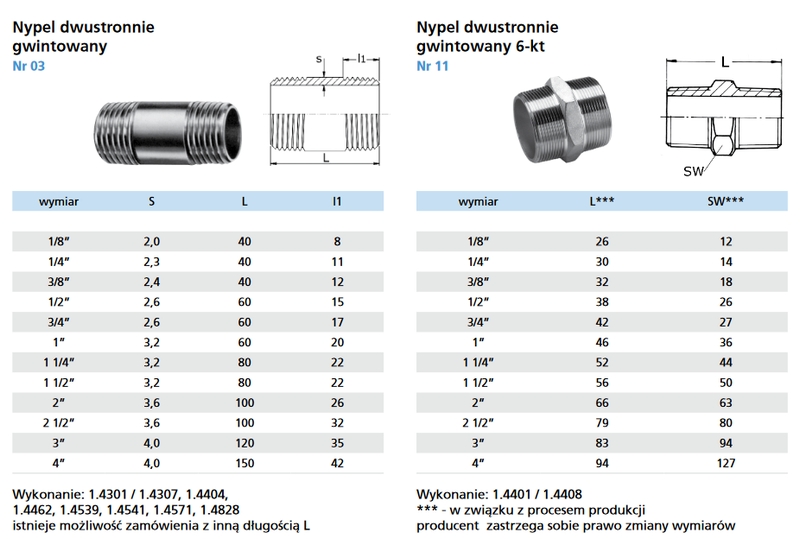

Nypel dwustronnie gwintowany
Nr 03
Nypel dwustronnie gwintowany Nr 03
wymiar S L l1
1/8" 2,0 40 8
1/4" 2,3 40 11
3/8" 2,4 40 12
1/2" 2,6 60 15
3/4" 2,6 60 17
1" 3,2 60 20
1 1/4" 3,2 80 22
1 1/2" 3,2 80 22
2" 3,6 100 26
2 1/2" 3,6 100 32
3" 4,0 120 35
4" 4,0 150 42

Wykonanie: 1.4301, 1.4307, 1.4404, 1.4462, 1.4539, 1.4541, 1.4571, 1.4828
Istnieje możliwość zamówienia z inną długością L


Nypel dwustronnie gwintowany
6-kt
Nr 11
Nypel dwustronnie gwintowany 6-kt Nr 11
wymiar L* SW*
1/8" 26 12
1/4" 30 14
3/8" 32 18
1/2" 38 26
3/4" 42 27
1" 46 36
1 1/4" 52 44
1 1/2" 56 50
2" 66 63
2 1/2" 79 80
3" 83 94
4" 94 127

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów

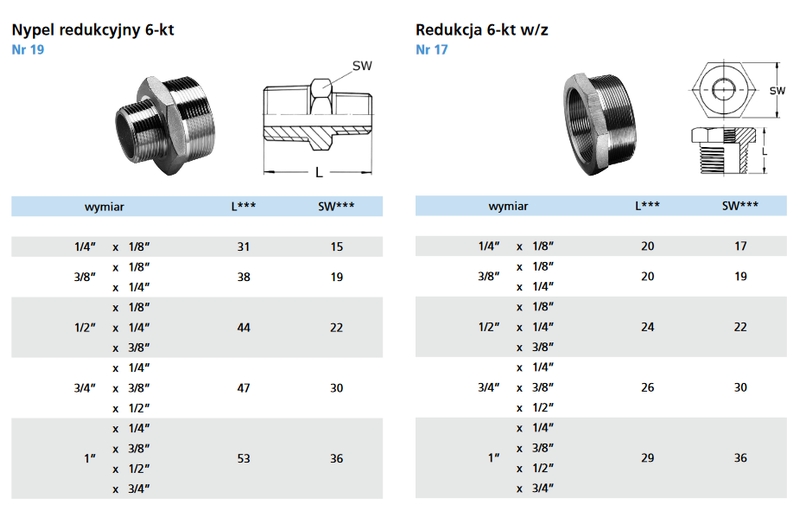

Nypel redukcyjny
6-kt
Nr 19
Nypel redukcyjny 6-kt Nr 19
wymiar L* SW*
1/4" × 1/8" 31 15
3/8" × 1/8" 38 19
3/8" × 1/4" 38 19
1/2" × 1/4" 44 22
1/2" × 3/8" 44 22
3/4" × 3/8" 47 30
3/4" × 1/2" 47 30
1" × 3/8" 53 36
1" × 1/2" 53 36
1" × 3/4" 53 36

* – w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów


Redukcja 6-kt w/z
Nr 17
Redukcja 6-kt w/z Nr 17
wymiar L* SW*
1/4" × 1/8" 20 17
3/8" × 1/8" 20 19
3/8" × 1/4" 20 19
1/2" × 1/4" 24 22
1/2" × 3/8" 24 22
3/4" × 3/8" 26 30
3/4" × 1/2" 26 30
1" × 3/8" 29 36
1" × 1/2" 29 36
1" × 3/4" 29 36

* – w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów

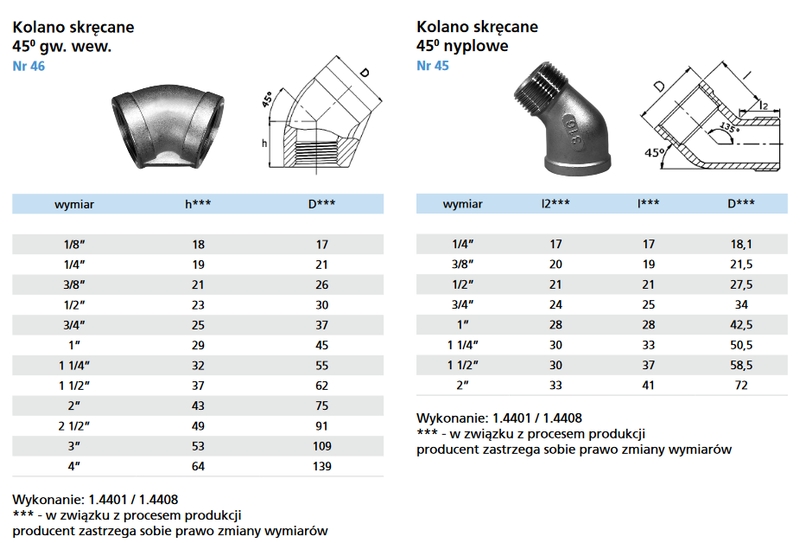

Kolano skręcane 45° gw. wew.
Nr 46
Kolano skręcane 45° gw. wew. Nr 46
wymiar h* D*
1/8" 18 17
1/4" 19 21
3/8" 21 26
1/2" 23 30
3/4" 25 37
1" 29 45
1 1/4" 32 55
1 1/2" 37 62
2" 43 75
2 1/2" 49 91
3" 53 109
4" 64 139

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów


Kolano skręcane 45° nyplowe
Nr 45
Kolano skręcane 45° nyplowe Nr 45
wymiar l2* l* D*
1/4" 17 17 18,1
3/8" 20 19 21,5
1/2" 21 21 27,5
3/4" 24 25 34
1" 28 28 42,5
1 1/4" 30 33 50,5
1 1/2" 30 37 58,5
2" 33 41 72

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów

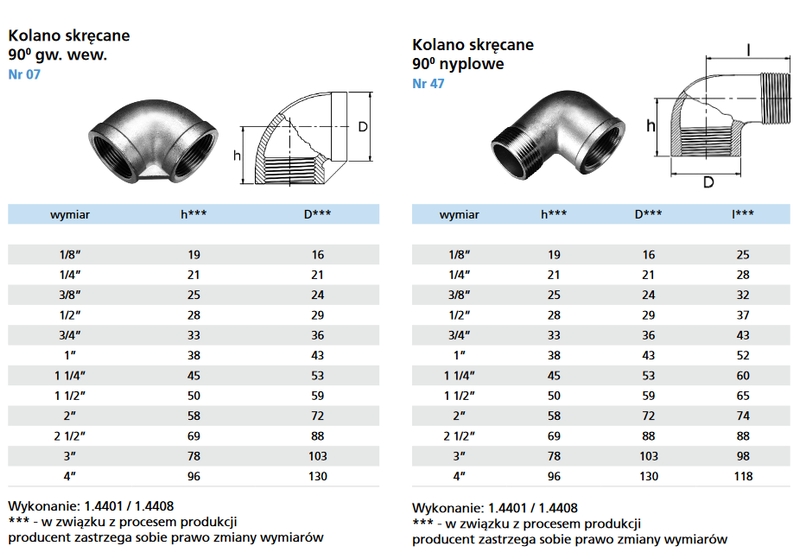

Kolano skręcane 90° gw. wew.
Nr 07
Kolano skręcane 90° gw. wew. Nr 07
wymiar h* D*
1/8" 19 16
1/4" 21 21
3/8" 25 24
1/2" 28 29
3/4" 33 36
1" 38 43
1 1/4" 45 53
1 1/2" 50 59
2" 58 72
2 1/2" 69 88
3" 78 103
4" 96 130

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów


Kolano skręcane 90° nyplowe
Nr 47
Kolano skręcane 90° nyplowe Nr 47
wymiar h* D* l*
1/8" 19 16 25
1/4" 21 21 28
3/8" 25 24 32
1/2" 28 29 37
3/4" 33 36 43
1" 38 43 52
1 1/4" 45 53 60
1 1/2" 50 59 65
2" 58 72 74
2 1/2" 69 88 88
3" 78 103 98
4" 96 130 118

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów

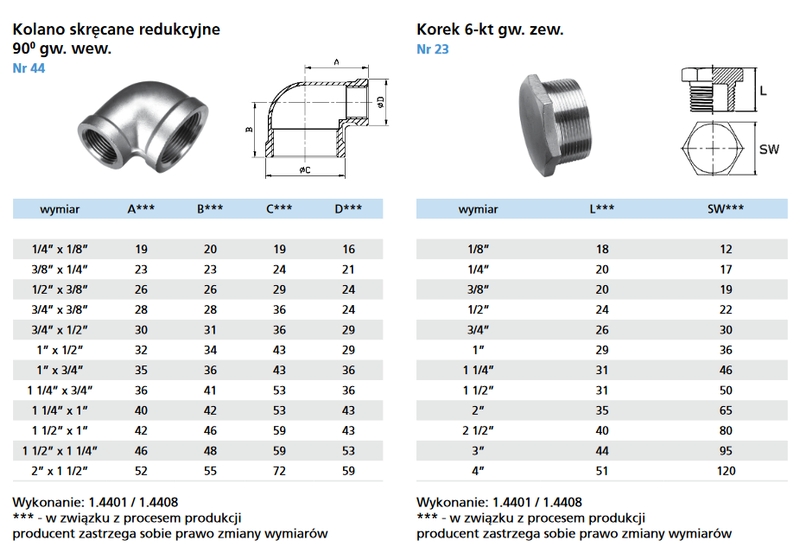

Kolano skręcane redukcyjne 90° gw. wew.
Nr 44
Kolano skręcane redukcyjne 90° gw. wew. Nr 44
wymiar A* B* C* D*
1/4" × 1/8" 19 20 19 16
3/8" × 1/4" 23 23 24 21
1/2" × 3/8" 26 26 29 24
3/4" × 3/8" 28 28 36 24
3/4" × 1/2" 30 31 36 29
1" × 1/2" 32 34 43 29
1" × 3/4" 35 36 43 36
1 1/4" × 3/4" 36 41 53 36
1 1/4" × 1" 40 42 53 43
1 1/2" × 1" 42 46 59 43
1 1/2" × 1 1/4" 46 48 59 53
2" × 1 1/2" 52 55 72 59

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów


Korek 6-kt
gw. zew.
Nr 23
Korek 6-kt gw. zew. Nr 23
wymiar L* SW*
1/8" 18 12
1/4" 20 17
3/8" 20 19
1/2" 24 22
3/4" 26 30
1" 29 36
1 1/4" 31 46
1 1/2" 31 50
2" 35 65
2 1/2" 40 80
3" 44 95
4" 51 120

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów

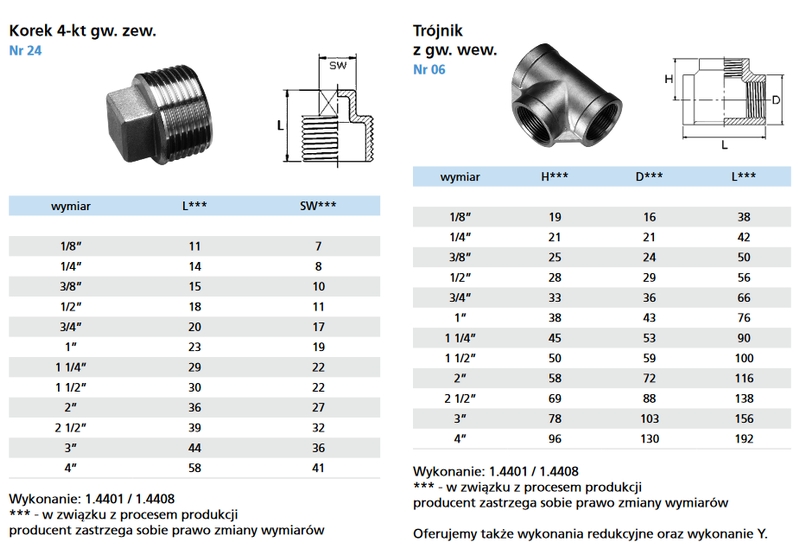

Korek 4-kt
gw. zew.
Nr 24
Korek 4-kt gw. zew. Nr 24
wymiar L* SW*
1/8" 11 7
1/4" 14 8
3/8" 15 10
1/2" 18 11
3/4" 20 17
1" 23 19
1 1/4" 29 22
1 1/2" 30 22
2" 36 27
2 1/2" 39 32
3" 44 36
4" 58 41

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów


Trójnik
z gw. wew.
Nr 06
Trójnik z gw. wew. Nr 06
wymiar H* D* L*
1/8" 19 16 38
1/4" 21 21 42
3/8" 25 24 50
1/2" 28 29 56
3/4" 33 36 66
1" 38 43 76
1 1/4" 45 53 90
1 1/2" 50 59 100
2" 58 72 116
2 1/2" 69 88 138
3" 78 103 156
4" 96 130 192

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów
Oferujemy także wykonania redukcyjne oraz wykonanie Y

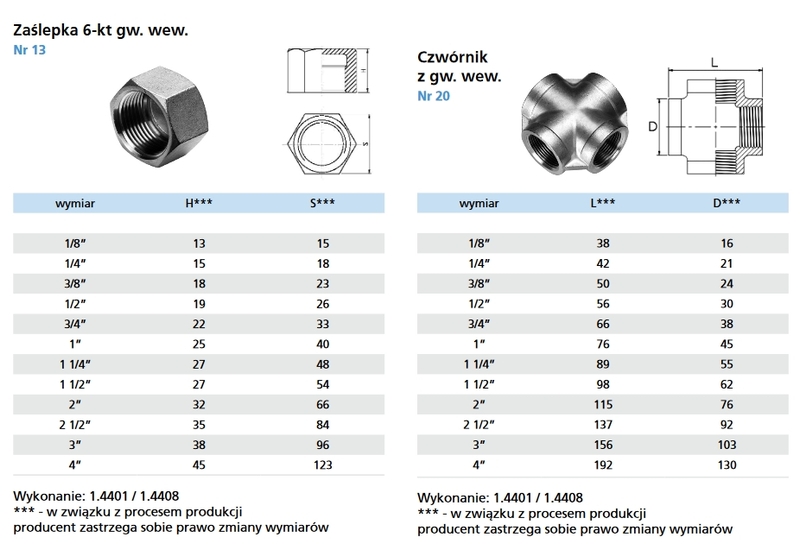

Zaślepka 6-kt
gw. wew.
Nr 13
Zaślepka 6-kt gw. wew. Nr 13
wymiar H* S*
1/8" 13 15
1/4" 15 18
3/8" 18 23
1/2" 19 26
3/4" 22 33
1" 25 40
1 1/4" 27 48
1 1/2" 27 54
2" 32 66
2 1/2" 35 84
3" 38 96
4" 45 123

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów


Czwórnik
z gw. wew.
Nr 20
Czwórnik z gw. wew. Nr 20
wymiar L* D*
1/8" 38 16
1/4" 42 21
3/8" 50 24
1/2" 56 30
3/4" 66 38
1" 76 45
1 1/4" 89 55
1 1/2" 98 62
2" 115 76
2 1/2" 137 92
3" 156 103
4" 192 130

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów

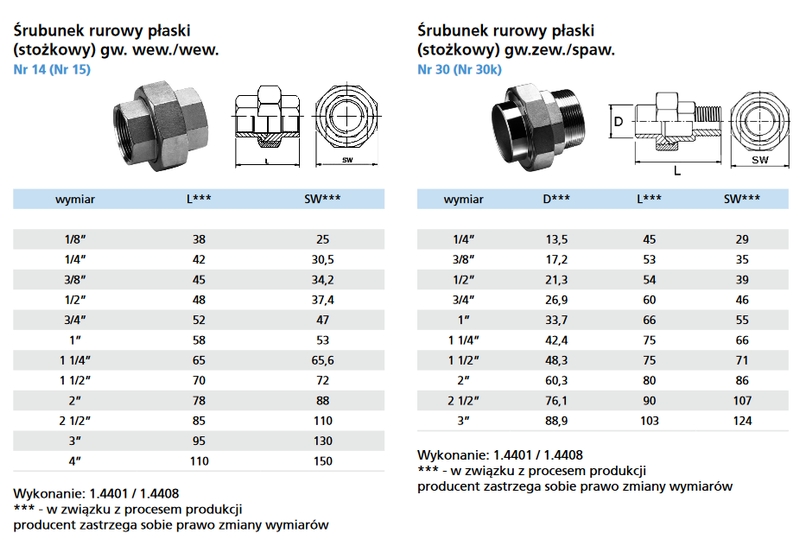

Śrubunek rurowy płaski (stożkowy)
gw. wew./wew.
Nr 14 (Nr 15)
Śrubunek rurowy płaski (stożkowy) gw. wew./wew. Nr 14 (Nr 15)
wymiar L* SW*
1/8" 38 25
1/4" 42 30,5
3/8" 45 34,2
1/2" 48 37,4
3/4" 52 47
1" 58 53
1 1/4" 65 65,6
1 1/2" 70 72
2" 78 88
2 1/2" 85 110
3" 95 130
4" 110 150

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów


Śrubunek rurowy płaski (stożkowy)
gw. zew./spaw.
Nr 30 (Nr 30k)
Śrubunek rurowy płaski (stożkowy) gw. zew./spaw. Nr 30 (Nr 30k)
wymiar D* L* SW*
1/4" 13,5 45 29
3/8" 17,2 53 35
1/2" 21,3 54 39
3/4" 26,9 60 46
1" 33,7 66 55
1 1/4" 42,4 75 66
1 1/2" 48,3 75 71
2" 60,3 80 86
2 1/2" 76,1 90 107
3" 88,9 103 124

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów

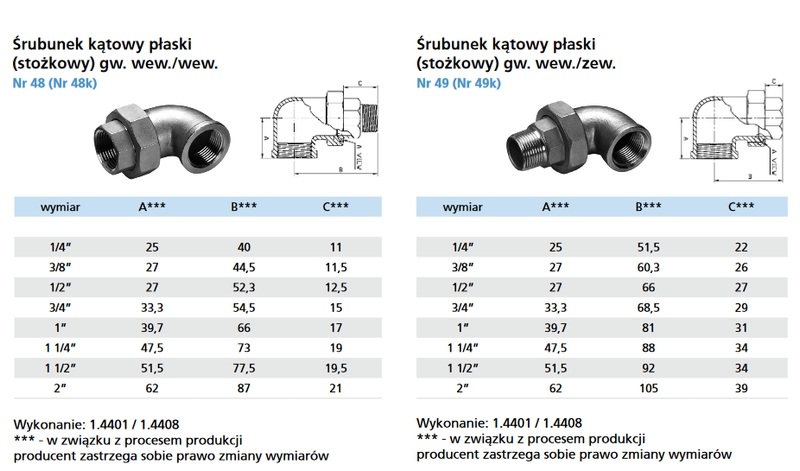

Śrubunek kątowy płaski (stożkowy)
gw. wew./wew.
Nr 48 (Nr 48k)
Śrubunek kątowy płaski (stożkowy) gw. wew./wew. Nr 48 (Nr 48k)
wymiar A* B* C*
1/4" 25 40 11
3/8" 27 44,5 11,5
1/2" 27 52,3 12,5
3/4" 33,3 54,5 15
1" 39,7 66 17
1 1/4" 47,5 73 19
1 1/2" 51,5 77,5 19,5
2" 62 87 21

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów


Śrubunek kątowy płaski (stożkowy)
gw. wew./zew.
Nr 49 (Nr 49k)
Śrubunek kątowy płaski (stożkowy) gw. wew./zew. Nr 49 (Nr 49k)
wymiar A* B* C*
1/4" 25 51,5 22
3/8" 27 60,3 26
1/2" 27 66 27
3/4" 33,3 68,5 29
1" 39,7 81 31
1 1/4" 47,5 88 34
1 1/2" 51,5 92 34
2" 62 105 39

Wykonanie: 1.4401 / 1.4408
* w związku z procesem produkcji producent zastrzega sobie prawo zmiany wymiarów



Zastosowanie armatury przemysłowej

Armatura przemysłowa znajduje zastosowanie m.in. w:

- instalacjach natryskowych do mycia i chłodzenia,

- systemach atomizacji i kontroli pylenia,

- układach CIP do mycia zbiorników i rurociągów,

- instalacjach wody technologicznej,

- procesach przemysłu spożywczego, chemicznego i metalowego.

Każdy z tych procesów wymaga precyzyjnego dopasowania zaworów, złączek i łączników do parametrów roboczych instalacji.



Rodzaje elementów armatury przemysłowej

W zależności od zastosowania, armatura przemysłowa obejmuje m.in.:

- zawory przemysłowe (kulowe, odcinające),

- złączki i szybkozłącza,

- kolanka, trójniki i redukcje,

- elementy mocujące i przyłączeniowe,

- armaturę do dysz wodnych i atomizerów.

Elementy te umożliwiają prawidłowe podłączenie dysz oraz stabilną pracę całego systemu natryskowego.



Wsparcie techniczne i doradztwo
