Dysza GDADysza GDADysza GDADysza GDADysze GDA
Dysze punktowe osiowe serii GD to klasyczne dysze iglicowe o wysokim impakcie, łatwe do czyszczenia i odporne na zapychanie. Ich końcówki rozpylają stały strumień wody pod wysokim ciśnieniem wewnątrz rur, zwykle zawierających stalową szczotkę, którą można obracać ręcznie lub automatycznie. Obracająca się szczotka poruszająca się wewnątrz rury usuwa cały brud z wewnętrznych ścian, a następnie wypłukuje zanieczyszczenia przez zawór spustowy. Ze względu na rewolucyjną konstrukcję dysza GD idealnie nadaje się do czyszczenia pod wysokim ciśnieniem w papierniach i we wszystkich procesach przemysłowych wymagających strumienia iglicy o dużej sile. Ich odporność na zatykanie zapewnia większą wydajność i niskie koszty serwisowania. Dysza iglicowa GDA jest jednoczęściową konstrukcją, przystosowaną do pracy przy ciśnieniach roboczych poniżej 20 bar w wersji specjalnej posiada wkładkę rubinową, idealną do pracy przy ciśnieniach do 200 barów. Są one precyzyjnie obrobione i mają konstrukcję hydrodynamiczną, która wytwarza strumień igieł stałych. Ich korpus ze stali nierdzewnej i rubinowa końcówka zapewniają długą żywotność i wysoką odporność na zużycie. Dysze GD są zainstalowane z końcówkami rozpylającymi wewnątrz rury, które rozpylają w cieczach o wysokim ciśnieniu powodując turbulencje, aby usunąć cały brud z wewnętrznych ścianek rury. Używane w połączeniu z samoczyszczącymi rurami, te dysze zapewniają całkowite czyszczenie, poprawę produktywności, minimalną konserwację.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Stal
nierdz.		 Wkład
rubin
Kod
PNR		 D
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
3.0 5.0 10 20 30 50 70 100 150
●
GDA 0120 xx yy 0.35
0.12 0.15 0.22 0.31
● ●
GDA 0170 xx yy 0.40
0.17 0.22 0.31 0.44 0.54 0.69 0.82 0.98 1.20
● ●
GDA 0290 xx yy 0.50
0.29 0.37 0.53 0.75 0.92 1.18 1.40 1.67 2.05
● ●
GDA 0320 xx yy 0.60
0.32 0.41 0.58 0.83 1.01 1.31 1.55 1.85 2.25
● ●
GDA 0420 xx yy 0.70
0.42 0.54 0.77 1.08 1.33 1.71 2.03 2.42 2.97
● ●
GDA 0500 xx yy 0.80
0.50 0.65 0.91 1.29 1.58 2.04 2.42 2.89 3.54
● ●
GDA 0620 xx yy 0.85
0.62 0.80 1.13 1.60 1.96 2.53 2.99 3.58 4.38
● ●
GDA 0780 xx yy 0.90
0.78 1.01 1.42 2.01 2.47 3.18 3.77 4.50 5.52
● ●
GDA 0890 xx yy 1.00
0.89 1.15 1.62 2.30 2.81 3.63 4.30 5.14 6.29
● ●
GDA 1120 xx yy 1.10
1.20 1.55 2.19 3.10 3.79 4.90 5.80 6.93 8.49
● ●
GDA 1153 xx yy 1.20
1.53 1.98 2.79 3.95 4.84 6.25 7.39 8.83 10.8
●
GDA 1160 xx yy 1.40
1.60 2.07 2.92 4.13
●
GDA 1270 xx yy 1.80
2.70 3.49 4.93 6.97
●
GDA 1450 xx yy 2.40
4.50 5.81 8.22 11.6
●
GDA 1730 xx yy 3.20
7.30 9.42 13.3 18.8

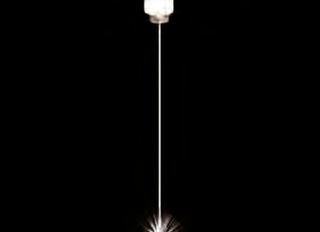

Wzór strumienia

Strumień dysz FAA

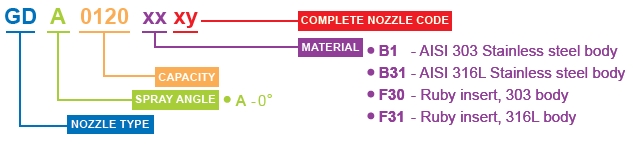

Zasada oznakowania

Kod dysz GDA
