Obejmy do rur ZPH zostały specjalnie zaprojektowane do szybkiego i łatwego montażu dysz talerzowych bez konieczności stosowania metalowych nypli ani wykonywania spawów. To praktyczne i ekonomiczne rozwiązanie, które znacząco upraszcza instalację systemów natryskowych, szczególnie w aplikacjach czyszczących.

Montaż bez spawania i dodatkowych złączek

Aby zamontować obejmę ZPH: należy wywiercić otwór w rurze o średnicy 19 mm, założyć obejmę na rurę, skręcić ją przy pomocy jednej śruby.

Takie rozwiązanie: eliminuje konieczność spawania, skraca czas montażu instalacji, obniża koszty modernizacji systemów natryskowych, umożliwia łatwy demontaż w razie potrzeby serwisowej.

Precyzyjna orientacja strumienia – przesunięcie o 5°

Konstrukcja obejmy ZPH umożliwia ustawienie dysz talerzowych z przesunięciem o kąt 5°, co: zapewnia właściwą orientację strumienia, pozwala unikać strumieni rozpylających, zwiększa skuteczność czyszczenia powierzchni. Dzięki temu obejmy ZPH są szczególnie polecane do aplikacji, w których liczy się kontrolowany i skoncentrowany strumień cieczy.

Materiał wykonania – PP z domieszką włókna szklanego

Obejmy ZPH wykonane są z polipropylenu (PP) wzmocnionego włóknem szklanym, co zapewnia: wysoką odporność chemiczną, dobrą stabilność mechaniczną, odporność na korozję, niską masę i długą żywotność.

Parametry pracy obejmy: maksymalna temperatura: 80°C, maksymalne ciśnienie robocze: 7 bar.

Typowe zastosowanie – maszyny papiernicze i czyszczenie

Obejmy ZPH są typowo stosowane w maszynach papierniczych, gdzie wykorzystywane są do: czyszczenia taśm, sit i elementów roboczych, precyzyjnego kierowania strumienia wody, pracy w warunkach ciągłych i wilgotnych. Sprawdzają się wszędzie tam, gdzie wymagany jest niezawodny montaż dysz talerzowych i wysoka efektywność czyszczenia.

Wymiary montażowe obejmy ZPH

- średnica zewnętrzna rury: 50 mm

- średnica wewnętrzna rury: 47 mm

- otwór zasilający: 19 mm

Najważniejsze zalety obejmy ZPH

- montaż dysz talerzowych bez spawania i nypli
- szybka i prosta instalacja
- precyzyjna orientacja strumienia – przesunięcie 5°
- brak niepożądanego rozpylania
- idealna do aplikacji czyszczących
- materiał PP z włóknem szklanym
- praca do 80°C i 7 bar
- sprawdzona w maszynach papierniczych

Skontaktuj się z nami, aby dobrać obejmę ZPH do Twojej instalacji czyszczącej lub systemu natryskowego.

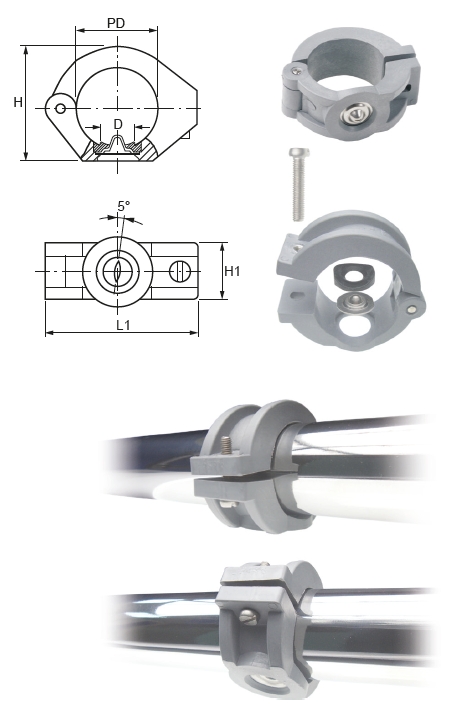

Obejma ZPH

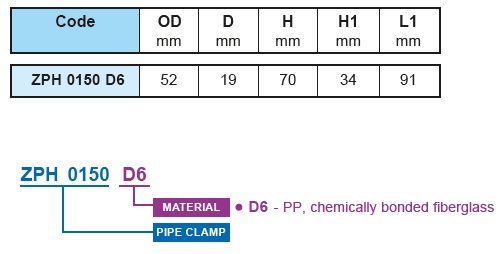

Kod obejmy ZPH
