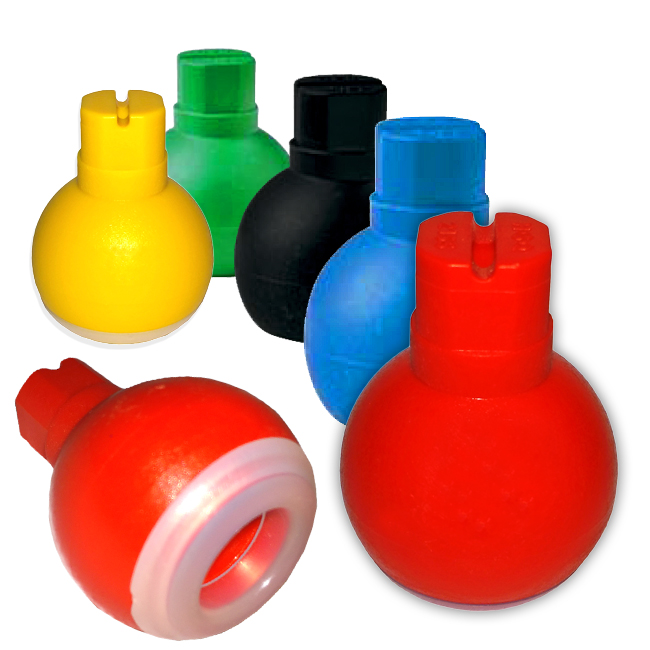

Dysze kulowe z tworzywa sztucznego HGQ to uniwersalne, regulowane dysze płaskostrumieniowe przeznaczone do szerokiego zakresu zastosowań przemysłowych. Ich konstrukcja umożliwia łatwą i precyzyjną regulację kierunku strumienia natrysku, a zastosowanie szybkiego połączenia znacząco ułatwia montaż oraz serwis. Dysza płaskiego strumienia HGQ charakteryzuje się kątem natrysku 60° oraz szerokim zakresem natężeń przepływu, co czyni ją idealnym rozwiązaniem do instalacji obróbki wstępnej powierzchni. Dla szybkiej identyfikacji i wygody użytkowania dysze wykonywane są w różnych kolorach, odpowiadających poszczególnym wartościom przepływu.

Materiał, wydajności i kompatybilność

Dysze HGQ produkowane są z najwyższej jakości polipropylenu (PP) chemicznie związanego z włóknem szklanym, co zapewnia wysoką stabilność mechaniczną, odporność na chemikalia oraz pracę w podwyższonych temperaturach. Dzięki temu dysze zachowują trwałość nawet w wymagających środowiskach przemysłowych. Dysze HGQ mogą być stosowane również w systemach B4S oraz ELPIS, co zwiększa ich uniwersalność i zakres zastosowań.

Montaż i zastosowanie

Dysze montowane są na rurociągach przy użyciu zapinek lub obejm ZPL, ZPN, ZPQ, ZPF albo nypli ZLF. Połączenie realizowane jest za pomocą nakrętki VAB 0125 D6, również wykonanej z PP wzmacnianego włóknem szklanym, co gwarantuje trwałość i odporność całego zespołu.

Uniwersalne dysze kulowe typu HGQ należą do najpopularniejszych rozwiązań stosowanych w obróbce wstępnej powierzchni, łącząc łatwą regulację, szybki montaż i wysoką niezawodność w codziennej eksploatacji.



Kąt Kod
PNR
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 0.7 1.0 1.5 2.0
Kolor W
g
60° HGQ 1390 D6
1.70 2.00 2.40 2.90 3.30
Czarny 16.0
  HGQ 1780 D6
3.20 3.80 4.50 5.50 6.40
Fiolet
  HGQ 1980 D6
4.00 4.70 5.60 6.70 8.00
Brąz
  HGQ 2117 D6
4.60 5.50 6.50 8.00 9.20
Żółty
  HGQ 2135 D6
5.50 6.50 7.80 9.50 11.0
Szary
  HGQ 2155 D6
6.20 7.40 8.80 10.8 12.5
Czerwony
  HGQ 2195 D6
7.80 9.20 11.0 13.5 15.6
Zielony
  HGQ 2230 D6
9.50 11.3 13.5 16.5 19.1
Niebieski
  HGQ 2270 D6
10.9 12.8 15.4 18.8 21.7
Błękit
  HGQ 2337 D6
13.9 16.4 19.6 24.0 27.7
Biały
  HGQ 2410 D6
16.7 19.8 23.6 29.0 33.5
Róż
