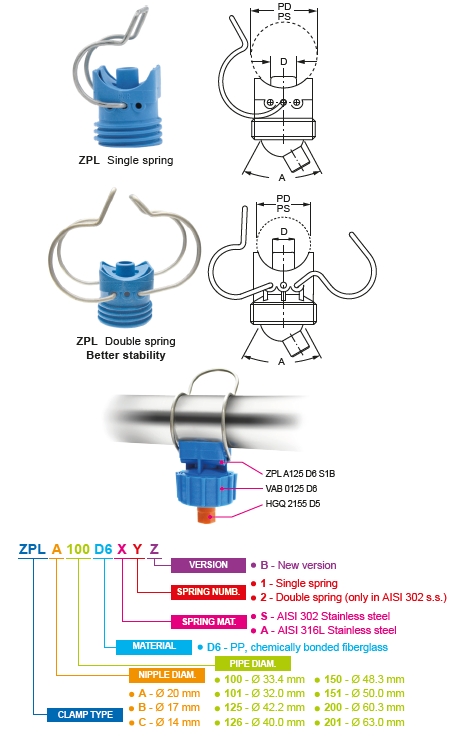

Obejma ZPL – szybki montaż obrotowych dysz kulowych HGQ na rurach

Obejmy do rur ZPL zostały specjalnie zaprojektowane do obrotowych dysz kulowych HGQ, zapewniając szybki, stabilny i bezpieczny montaż dysz bez konieczności spawania czy gwintowania rur. Rozwiązanie to jest szeroko stosowane w instalacjach obróbki powierzchni, gdzie liczy się niezawodność, łatwa regulacja strumienia oraz odporność na intensywną eksploatację.

Montaż bez spawania – prostota i oszczędność czasu

Aby zamocować obejmę ZPL: należy wywiercić otwór w rurze, umieścić zacisk obejmy, zamocować dyszę przy użyciu zapinki.

Takie rozwiązanie: skraca czas montażu instalacji, umożliwia łatwą modernizację systemów natryskowych, pozwala na szybki demontaż podczas serwisu.

Materiały wykonania – trwałość w trudnych warunkach

Korpus obejmy ZPL wykonany jest z polipropylenu (PP) wzmocnionego włóknem szklanym, co zapewnia: wysoką odporność chemiczną, stabilność mechaniczną, odporność na korozję. Śruba oraz sprężyna mocująca wykonane są ze stali nierdzewnej AISI 316L (opcjonalnie AISI 302), gwarantując długą żywotność nawet w agresywnych środowiskach przemysłowych.

Praca przy różnych ciśnieniach – wersje jedno- i dwuzapinkowe

Obejmy ZPL występują w dwóch wersjach, dostosowanych do ciśnienia roboczego instalacji: wersja z jedną zapinką – maksymalne ciśnienie robocze 3 bar, wersja z dwiema zapinkami – maksymalne ciśnienie robocze 7 bar. Takie rozwiązanie pozwala dobrać obejmę dokładnie do warunków pracy i intensywności procesu. Maksymalna temperatura pracy obejmy ZPL wynosi 80°C.

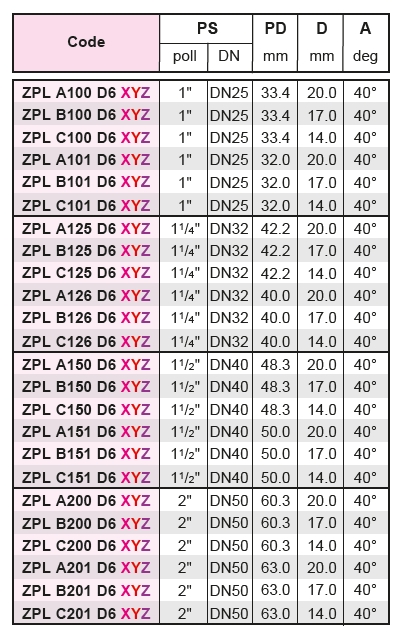

Zakres średnic rur i kompatybilność

Obejmy ZPL przeznaczone są do montażu dysz na rurach o średnicach: 1" (32–34 mm), 1 1/4" (41–43 mm), 1 1/2" (46–49 mm).

Zapinka obejmy służy do mocowania: dysz płaskostrumieniowych HGQ systemu PNR, innych dysz montowanych za pomocą przegubu kulowego ZBA z gwintem 1/4" lub 3/8". System jest w pełni kompatybilny z systemami ELPIS oraz B4S, co zwiększa jego uniwersalność w instalacjach przemysłowych.

Typowe zastosowania obejm ZPL

Obejmy rurowe ZPL z dyszami obrotowymi HGQ są szeroko stosowane w: liniach obróbki powierzchniowej, instalacjach mycia i płukania, systemach natryskowych wymagających regulacji kierunku strumienia, aplikacjach o wysokiej intensywności pracy.

Najważniejsze zalety obejmy ZPL

- dedykowana do obrotowych dysz kulowych HGQ
- szybki montaż bez spawania i gwintowania
- wersje jedno- i dwuzapinkowe do różnych ciśnień
- praca do 80°C
- korpus PP z włóknem szklanym
- sprężyny i śruby ze stali nierdzewnej
- kompatybilność z ZBA, ELPIS i B4S
- idealna do obróbki powierzchni

Skontaktuj się z nami, aby dobrać odpowiednią obejmę ZPL do Twojej instalacji natryskowej i parametrów pracy.
