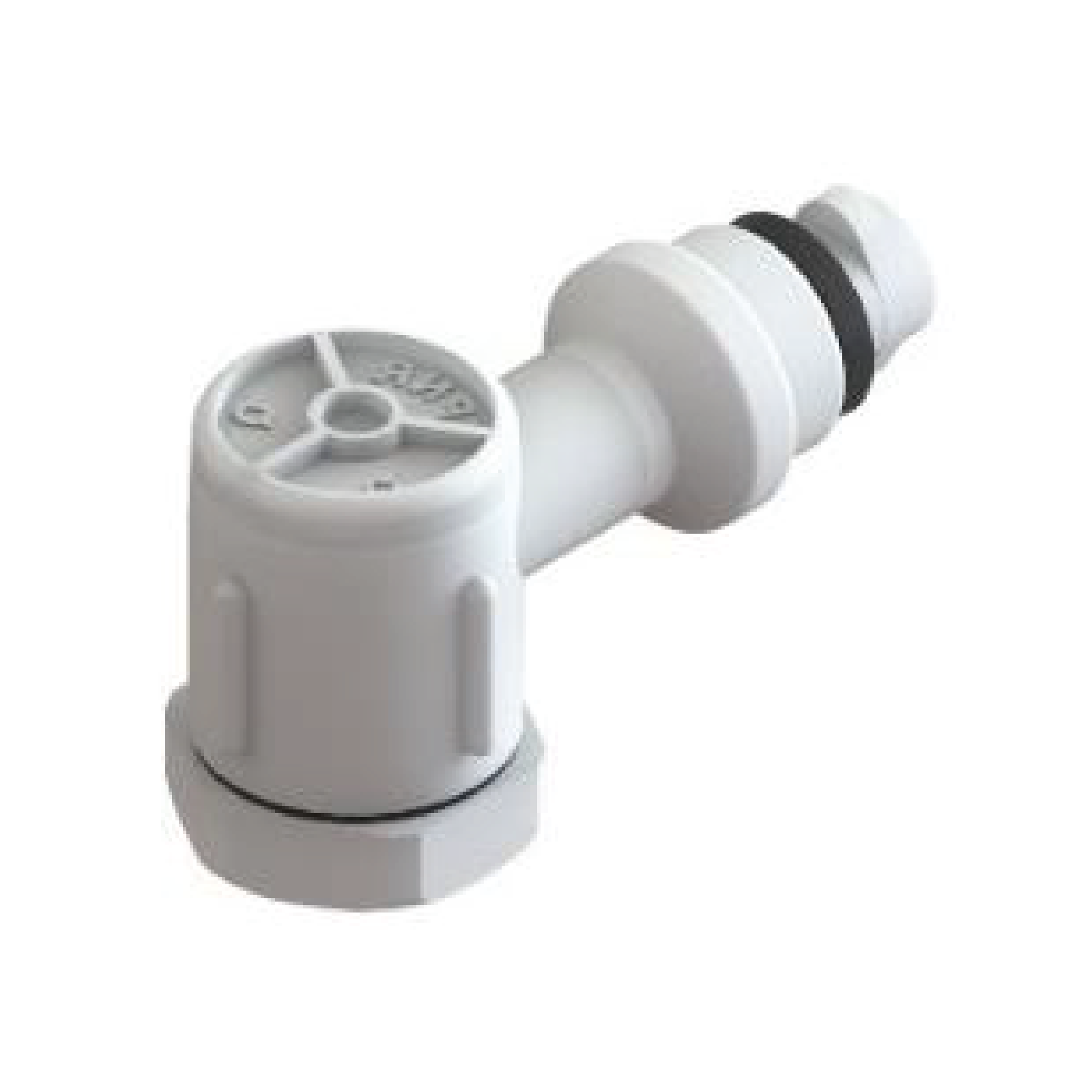

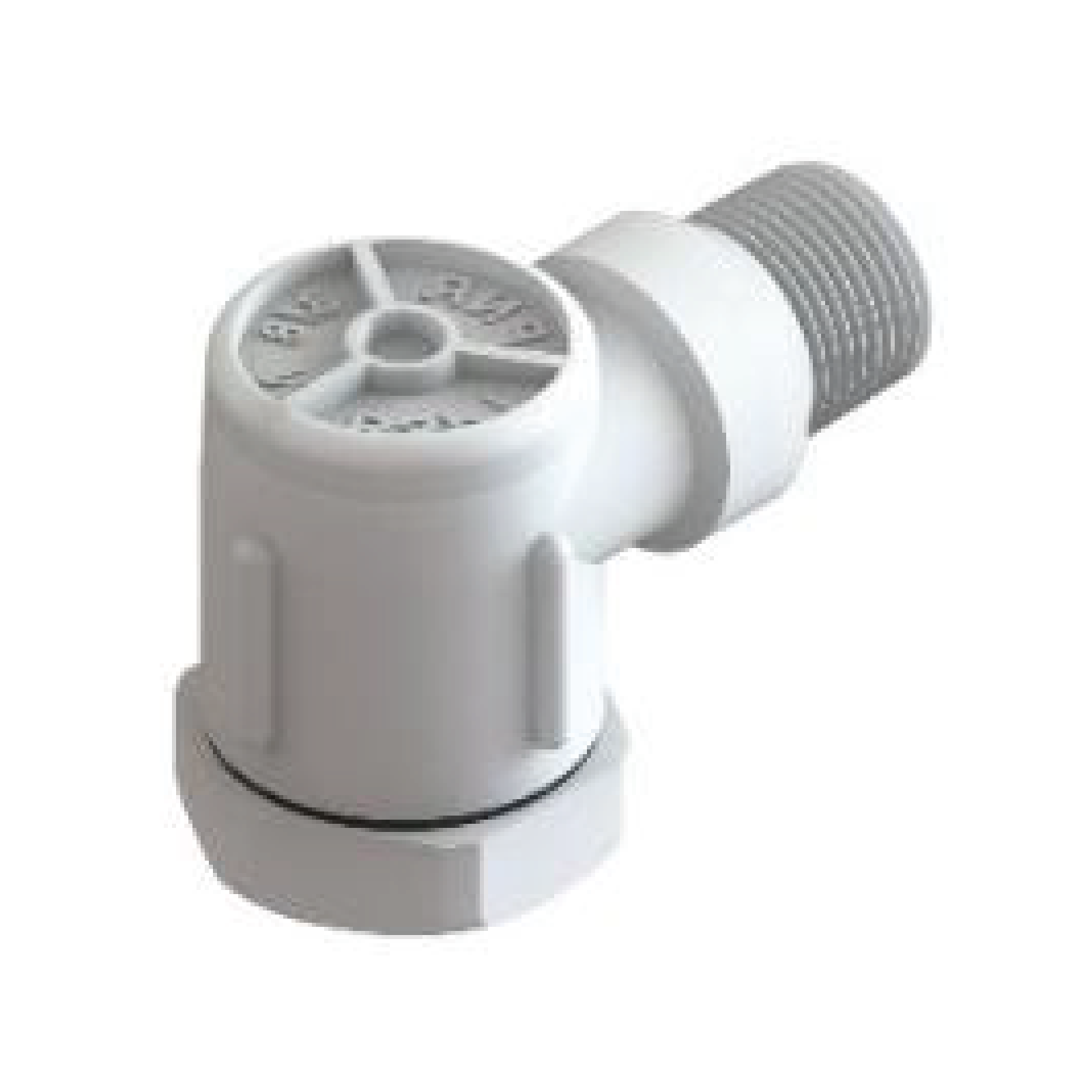

Dysza PODysza PSDysza PS

Dysza pustostożkowa PN / PO / PS wykonana jest metodą wtryskową tworzyw sztucznych, zapewnia wysoką odporność chemiczną i niskie ceny. Są to kątowe dysze i wytwarzają drobno rozpylony strumień. Ponieważ mają duży swobodny przelot i brak wkładki zawirowywującej wewnątrz ich korpusu, są bardzo odporne na zatykanie. Dysza pustostożkowa PN / PO / PS jest wydajna, opłacalna i szeroko stosowana na wielu liniach technologicznych. Dysze mogą być wykonane z PP w domieszką włókna szklanego.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



PNx
GW		 POx
GZ		 PSx
Quick-fit		 Kod
PNR		 RF RG
inch
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 0.7 1.0 2.0 3.0 5.0 7.0 10.0
● ● ● 1170 3/8" Quick-fit
0.69 0.82 0.98 1.39 1.70 2.19 2.60 3.10
● ● ● 1390 3/8" Quick-fit
1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12
● ● ● 2115 3/8" Quick-fit
4.69 5.56 6.64 9.39 11.5 14.8 17.6 21.0
● ● ● 2220 3/8" Quick-fit
8.98 10.6 12.7 18.0 22.0 28.4 33.6 40.2
● ● ● 1460 3/8" Quick-fit
1.88 2.22 2.66 3.76 4.60 5.94 7.03 8.40
● ● ● 1570 3/8" Quick-fit
2.33 2.75 3.29 4.65 5.70 7.36 8.71 10.4
● ● ● 1670 3/8" Quick-fit
2.74 3.24 3.87 5.47 6.70 8.65 10.2 12.2
● ● ● 1850 3/8" Quick-fit
3.47 4.11 4.91 6.94 8.50 11.0 13.0 15.5
● ● ● 1980 3/8" Quick-fit
4.00 4.73 5.66 8.00 9.80 12.7 15.0 17.9
● ● ● 2128 3/8" Quick-fit
5.23 6.18 7.39 10.5 12.8 16.5 19.6 23.4
● ● ● 2208 3/8" Quick-fit
8.49 10.0 12.0 17.0 20.8 26.9 31.8 38.0
●     2129 1/2"
5.23 6.18 7.39 10.5 12.8 16.5 19.6 23.4
●     2209 1/2"
8.49 10.0 12.0 17.0 20.8 26.9 31.8 38.0
●     2221 1/2"
8.98 10.6 12.7 18.0 22.0 28.4 33.6 40.2
●     2320 1/2"
13.1 15.5 18.5 26.1 32.0 41.3 48.9 58.4
●     2420 1/2"
17.1 20.3 24.2 34.3 42.0 54.2 64.2 76.7

Wzór strumienia

Strumień dysz PN

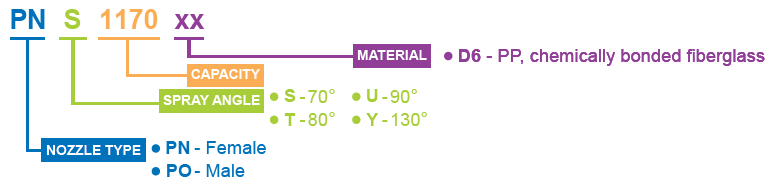

Zasada oznakowania

Kod dysz PN PO PS
