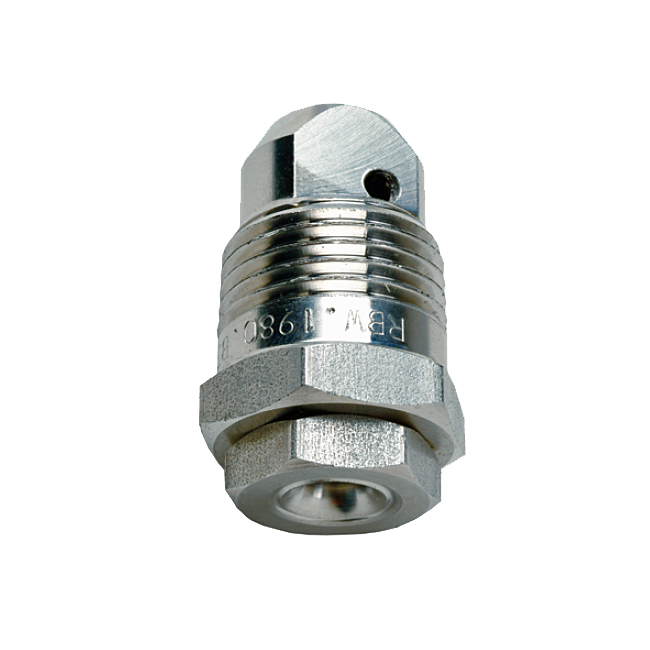

Dysza RBDysza RB

Dysza pustostożkowa RB zaprojektowana bez wirnika wewnętrznego jest bardzo odporna na zapychanie. Strumień cieczy dostaje się z dużą prędkością przez górny mimośrodowy otwór do komory wirowej dyszy, gdzie silna siła odśrodkowa wytwarza drobno rozpylone kropelki. Dysze te są idealne do zastosowań związanych z zapyleniem, a szczególnie odpowiednie do tłumienia pyłu węglowego. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316, mosiądzu oraz opcjonalnie ze stali nierdzewnej w gatunku 303.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt Kod
PNR		 RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 0.7 1.0 2.0 3.0 5.0 7.0 10
Wymiary
mm
H WS
60° RBQ 1160 xx 3/8" 2.0 2.0
0.65 0.77 0.92 1.31 1.60 2.07 2.44 2.92
31 17
  RBQ 1230 xx   2.4 2.4
0.94 1.11 1.33 1.88 2.30 2.97 3.51 4.20

  RBQ 1390 xx   3.2 2.3
1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12

  RBQ 1630 xx   3.9 3.8
2.57 3.04 3.64 5.14 6.30 8.13 9.62 11.5

  RBQ 2110 xx   4.4 4.0
4.49 5.31 6.35 8.98 11.0 14.2 16.8 20.1

70° RBS 1391 xx 1/2" 3.5 3.0
1.59 1.88 2.25 3.18 3.90 5.03 5.96 7.12
37 22
  RBS 1631 xx   4.0 4.0
2.57 3.04 3.64 5.14 6.30 8.13 9.62 11.5

  RBS 1781 xx   4.5 2.9
3.18 3.77 4.50 6.37 7.80 10.1 11.9 14.2

  RBS 2117 xx   5.1 3.4
4.82 5.70 6.81 9.63 11.8 15.2 18.0 21.5

  RBS 2157 xx   7.0 3.6
6.45 7.63 9.12 12.9 15.8 20.4 24.1 28.8

  RBS 2196 xx   7.3 4.8
7.96 9.42 11.3 15.9 19.5 25.2 29.8 35.6

  RBS 1782 xx 3/4" 4.7 4.5
3.18 3.77 4.50 6.37 7.80 10.1 11.9 14.2
43 32
  RBS 2118 xx   5.9 4.8
4.82 5.70 6.81 9.63 11.8 15.2 18.0 21.5

  RBS 2197 xx   7.0 6.5
7.96 9.42 11.3 15.9 19.5 25.2 29.8 35.6

  RBS 2390 xx   9.3 6.0
15.9 18.8 22.5 31.8 39.0 50.3 59.6 71.2

80° RBT 2310 xx 1 1/2" 10.0 7.0
12.7 15.0 17.9 25.3 31.0 40.0 47.4 56.6
69 50
  RBT 2550 xx   12.9 8.5
22.5 26.6 31.8 44.9 55.0 71.0 84.0 100

  RBT 2630 xx   15.0 8.5
25.7 30.4 36.4 51.4 63.0 81.3 96.2 115

  RBT 2700 xx   14.6 9.0
28.6 33.8 40.4 57.2 70.0 90.4 107 128

  RBT 2940 xx   19.8 10.0
38.4 45.4 54.3 76.8 94.0 121 144 172

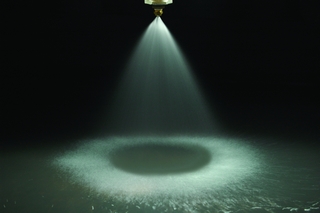

Wzór strumienia

Strumień dysz RB

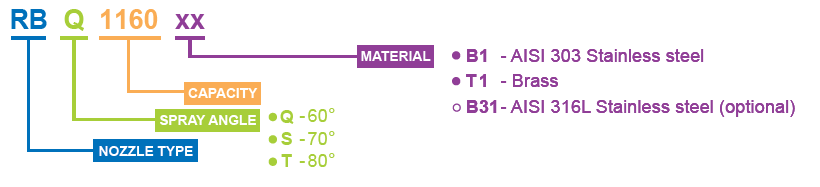

Zasada oznakowania

Kod dysz RB
