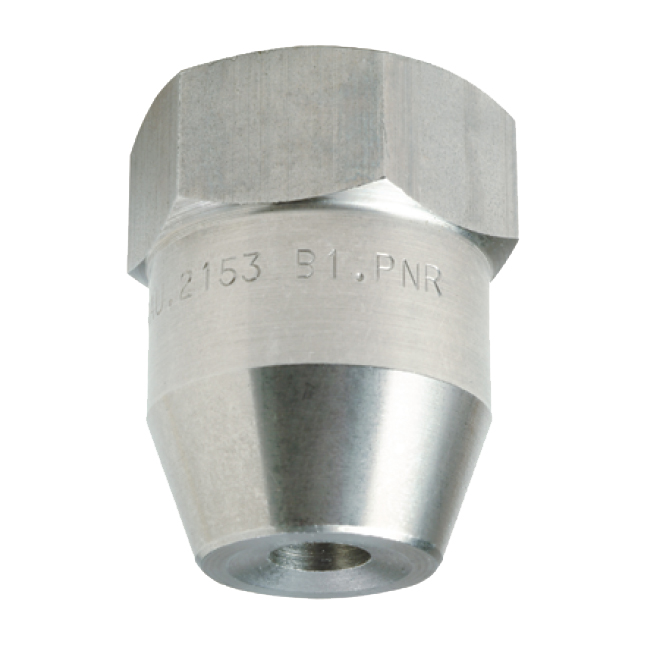

Dysze pustostożkowe RA to specjalistyczne dysze przemysłowe zaprojektowane do aplikacji wymagających bardzo precyzyjnej atomizacji przy niskich wydajnościach. Są to dysze styczne, które wytwarzają drobno rozpylony strumień w osi z rurą doprowadzającą, co ułatwia integrację z instalacją i zapewnia stabilną pracę.

Zasada działania – wirnik z podwójnym spiralnym rowkiem

W korpusie dysz RA znajduje się precyzyjnie obrobiony wirnik z dwoma spiralnymi rowkami, które odpowiadają za: kontrolowany ruch obrotowy cieczy, bardzo szeroki zakres wydajności – od ekstremalnie niskich wartości, stabilny i powtarzalny strumień natrysku. Silna siła odśrodkowa generowana w komorze wirowej powoduje powstanie wysokiej prędkości obrotowej przepływu, a w efekcie drobnej, jednorodnej mgiełki.

Precyzyjna atomizacja i stabilny pusty stożek

Dysze pustostożkowe RA generują pusty stożek natrysku, w którym największa intensywność rozpylania występuje na obwodzie strumienia. Takie rozwiązanie jest idealne do procesów wymagających: delikatnej aplikacji cieczy, równomiernego pokrycia powierzchni, minimalnego zużycia medium.

Filtracja przy niskich wydajnościach

W aplikacjach o bardzo małej wydajności zaleca się zastosowanie odpowiedniego filtra przed otworem wlotowym dyszy, aby: zapobiec zatykania drobnych kanałów przepływu, zachować stabilność strumienia, wydłużyć żywotność dyszy. Jest to standardowa praktyka stosowana również w rozwiązaniach PNR.

Materiały wykonania – precyzja i odporność

Dysze pustostożkowe RA dostępne są w kilku wariantach materiałowych: stal nierdzewna 316 – wysoka odporność korozyjna i chemiczna, mosiądz – ekonomiczne rozwiązanie do standardowych aplikacji, stal nierdzewna 303 (opcjonalnie) – dobra wytrzymałość i precyzja wykonania. Dobór materiału pozwala dopasować dyszę do medium oraz warunków środowiskowych.

Typowe zastosowania dysz pustostożkowych RA

Dysze RA są szczególnie polecane do: precyzyjnej atomizacji cieczy, nawilżania i kondycjonowania powietrza, aplikacji chemicznych i procesowych, chłodzenia delikatnych komponentów, procesów wymagających bardzo małych dawek medium.

Najważniejsze zalety dysz RA

- bardzo niskie wydajności natrysku
- drobna i jednorodna mgiełka
- styczna konstrukcja w osi rury
- wirnik z podwójnym spiralnym rowkiem
- wysoka precyzja i powtarzalność
- dostępność w 316, 303 i mosiądzu
- rozwiązanie klasy premium do precyzyjnych procesów

Skontaktuj się z nami, aby dobrać odpowiednią dyszę pustostożkową RA do Twojej aplikacji technologicznej.

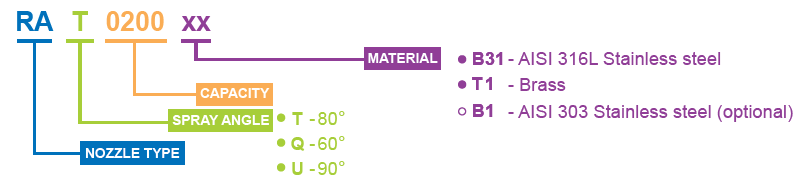

Kąt Kod
PNR		 RF
inch		 D
mm		 D1
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.5 0.7 1.0 2.0 3.0 5.0 7.0 10
Wymiary
mm
H WS
80° RAT 0200 xx 1/8" 1.0 0.5
0.08 0.10 0.12 0.16 0.20 0.26 0.31 0.37
18 17
  RAT 0390 xx   1.7 0.5
0.16 0.19 0.23 0.32 0.39 0.50 0.60 0.71

60° RAQ 0490 xx 3/8" 1.1 0.6
0.20 0.24 0.28 0.40 0.49 0.63 0.75 0.89
29 22
  RAQ 0770 xx   1.6 0.6
0.31 0.37 0.44 0.63 0.77 0.99 1.18 1.41

  RAQ 1122 xx   2.0 0.6
0.50 0.59 0.70 1.00 1.22 1.58 1.86 2.23

90° RAU 1208 xx 3/8" 3.0 1.0
0.85 1.00 1.20 1.70 2.08 2.69 3.18 3.80
29 22
  RAU 1306 xx   4.0 1.6
1.25 1.48 1.77 2.50 3.06 3.95 4.67 5.59

  RAU 1490 xx   4.2 1.6
2.00 2.37 2.83 4.00 4.90 6.33 7.48 8.95

  RAU 1612 xx   4.7 1.6
2.50 2.96 3.53 5.00 6.12 7.90 9.35 11.2

  RAU 1772 xx   5.5 1.6
3.15 3.73 4.46 6.30 7.72 9.97 11.8 14.1

  RAU 2104 xx   6.3 1.6
4.25 5.02 6.00 8.49 10.4 13.4 15.9 19.0

  RAU 1491 xx 1/2" 5.0 1.8
2.00 2.37 2.83 4.00 4.90 6.33 7.48 8.95
36 27
  RAU 1551 xx   5.5 1.8
2.25 2.66 3.18 4.50 5.51 7.11 8.42 10.1

  RAU 1686 xx   6.0 1.8
2.80 3.31 3.96 5.60 6.86 8.86 10.5 12.5

  RAU 1980 xx   6.3 2.0
4.00 4.73 5.66 8.00 9.80 12.7 15.0 17.9

  RAU 2137 xx   6.7 2.0
5.59 6.62 7.91 11.2 13.7 17.7 20.9 25.0

  RAU 2153 xx   7.5 2.0
6.25 7.39 8.83 12.5 15.3 19.8 23.4 27.9

  RAU 2196 xx   9.0 2.0
8.00 9.47 11.3 16.0 19.6 25.3 29.9 35.8
