Dysza GADysza GADysza GA

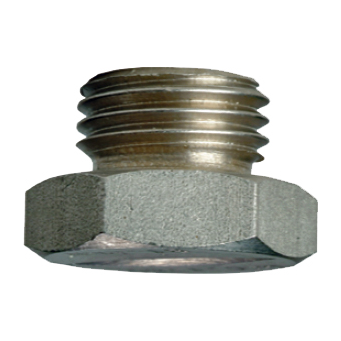

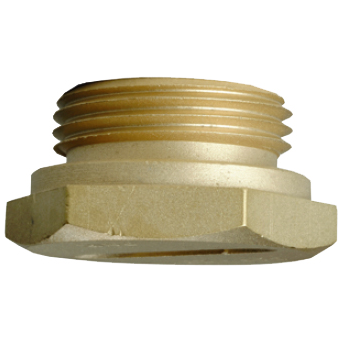

Specjalna konstrukcja korpusu dyszy płaskostrumieniowej GA umożliwia stosowanie dysz rozpylających w takich maszynach lub instalacjach, w których dostępna przestrzeń jest bardzo ograniczona. Dysze GA charakteryzują się równomiernym rozkładem strumienia i odpowiednią siłę uderzenia. Dysze GA są dostępne w dwóch wersjach: o standardowej wielkości 1/4 "i dużej 3/4". Wykonane są z mosiądzu, stali nierdzewnej lub z tworzyw sztucznych, aby dopasować je do różnych warunków pracy. Dysze GA z tworzyw sztucznych są wykonane z dłuższym gwintem i większym przodem dla większej wydajności i dłuższej żywotności. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316, stali nierdzewnej w gatunku 303, mosiądzu oraz opcjonalnie z PVC, PP i PTFE. Znajdują zastosowanie w przemyśle hutniczym przy procesie walcowania na zimno i wytrawianiu.

Dostępne modele dysz

Dysze płaskostrumieniowe PNR typu GA o krótkim korpusie są idealne do obszarów o ograniczonej przestrzeni. Krótkie dysze GA są dostępne w standardowych wartościach natężenia przepływu z gwintem 1/4 ″ i większych natężeniach przepływu z połączeniem z gwintem 3/4 ″. Dostępne kąty natrysku to 45 ° / 60 ° / 90 ° / 120 °.

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.

GAM
45°		 GAQ
60°		 GAU
90°		 GAW
120°		 PNR
kod		 Gwint
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 1.5 2.0 3.0 4.0 5.0 7.0 10
● ● ● ● 0780 1/4"
0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.19 1.42
● ● ● ● 1124 BSP
0.51 0.72 0.88 1.01 1.24 1.43 1.60 1.89 2.27
● ● ● ● 1160
0.65 0.92 1.13 1.31 1.60 1.85 2.07 2.44 2.92
● ● ● ● 1190
0.78 1.10 1.34 1.55 1.90 2.19 2.45 2.90 3.47
● ● ● ● 1233
0.95 1.35 1.65 1.90 2.33 2.69 3.01 3.56 4.25
● ● ● ● 1244
1.00 1.41 1.73 1.99 2.44 2.82 3.15 3.73 4.45
● ● ● ● 1310
1.27 1.79 2.19 2.53 3.10 3.58 4.00 4.74 5.66
● ● ● ● 1385
1.57 2.22 2.72 3.14 3.85 4.45 4.97 5.88 7.03
● ● ● ● 1490
2.00 2.83 3.46 4.00 4.90 5.66 6.33 7.48 8.95
● ● ● ● 1780
3.18 4.50 5.52 6.37 7.80 9.01 10.1 11.9 14.2
● ● ● ● 2124
5.06 7.16 8.77 10.1 12.4 14.3 16.0 18.9 22.6
● ● ● ● 2153
6.25 8.83 10.8 12.5 15.3 17.7 19.8 23.4 17.9
● ● ● ● 2194
7.92 11.2 13.7 15.8 19.4 22.4 25.0 29.6 35.4
● ● ● ● 2245
10.0 14.1 17.3 20.0 24.5 28.3 31.6 37.4 44.7

● ● ● ● 2154 3/4"
6.20 8.80 10.8 12.5 15.3 17.7 19.8 23.4 27.9
● ● ● ● 2195 BSP
7.96 11.3 13.8 15.9 19.5 22.5 25.2 29.8 35.6
● ● ● ● 2246
10.0 14.2 17.4 20.1 24.6 28.4 31.8 37.6 44.9
● ● ● ● 2311
12.7 18.0 22.0 25.4 31.1 35.9 40.1 47.5 56.8
● ● ● ● 2490
20.0 28.2 34.6 40.0 49.0 56.6 63.3 74.8 89.5
● ● ● ● 2610
24.9 35.2 43.1 49.8 61.0 70.4 78.8 93.2 111
● ● ● ● 2760
31.0 43.9 53.7 62.1 76.0 87.8 98.1 116 139

Wzór strumienia

Strumień dysz GA

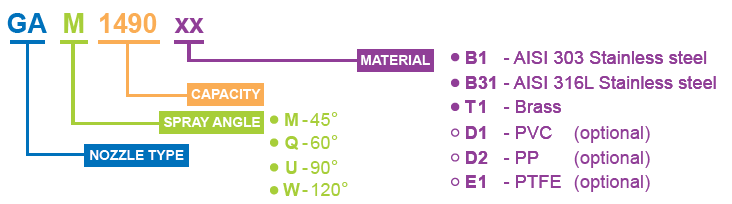

Zasada oznakowania

Kod dysz GA
