Dysze GEDysza GEDysza GE

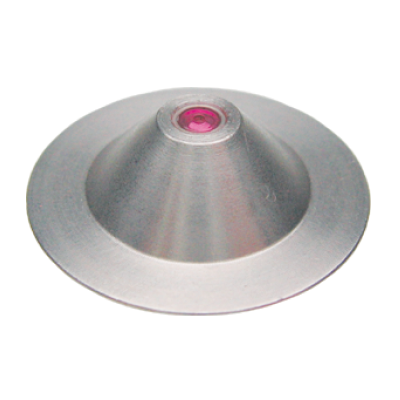

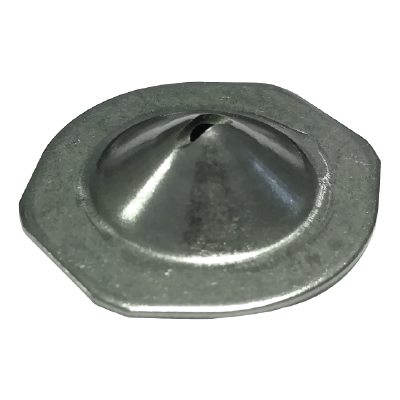

W dyszy płaskostrumieniowej GE (grubość 1,2 mm) strumień natryskowy jest zbliżony do struktury turbulencji, a specjalna konstrukcja sprawia, że są bardzo łatwe w czyszczeniu. W rurze doprowadzającej te dysze są montowane do stalowej szczotki, która może być ręcznie lub automatycznie obracana, co usuwa wszystkie zanieczyszczenia wymywane przez wodę, a następnie wypłukiwane przez zawór spustowy umieszczony na końcu rury. Dysze tarczowe GE o specjalnej konstrukcji niskoprofilowej można łatwo usunąć w celu czyszczenia, co skraca czas konserwacji i obniża koszty oraz zwiększa wydajność instalacji. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316, stali nierdzewnej w gatunku 303 oraz wkładką rubinową dla dysz punktowych. Znajdują zastosowanie w przemyśle papierniczym przy formowaniu oraz walcowaniu.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.

Kąt Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
3.0 4.0 6.0 10 15 20
60° GEQ 0900 xx 1.0
0.90 1.04 1.27 1.64 2.01 2.32
  GEQ 1170 xx 1.5
1.70 1.96 2.40 3.10 3.80 4.39
  GEQ 1234 xx 1.7
2.34 2.70 3.31 4.27 5.23 6.04
  GEQ 1310 xx 2.0
3.10 3.58 4.38 5.66 6.93 8.00
  GEQ 1490 xx 2.5
4.90 5.66 6.93 8.95 11.0 12.7
  GEQ 1780 xx 3.0
7.80 9.01 11.0 14.2 17.4 20.1
  GEQ 2124 xx 4.0
12.4 14.3 17.5 22.6 27.7 32.0
  GEQ 2194 xx 5.0
19.4 22.4 27.4 35.4 43.4 50.1
  GEQ 2310 xx 7.0
23.0 26.6 32.5 42.0 51.4 59.4
75° GES 0900 xx 1.0
0.90 1.04 1.27 1.64 2.01 2.32
  GES 1170 xx 1.5
1.70 1.96 2.40 3.10 3.80 4.39
  GES 1234 xx 1.7
2.34 2.70 3.31 4.27 5.23 6.04
  GES 1310 xx 2.0
3.10 3.58 4.38 5.66 6.93 8.00
  GES 1490 xx 2.5
4.90 5.66 6.93 8.95 11.0 12.7
  GES 1780 xx 3.0
7.80 9.01 11.0 14.2 17.4 20.1
  GES 2124 xx 4.0
12.4 14.3 17.5 22.6 27.7 32.0
  GES 2194 xx 5.0
19.4 22.4 27.4 35.4 43.4 50.1
  GES 2310 xx 7.0
23.0 26.6 32.5 42.0 51.4 59.4

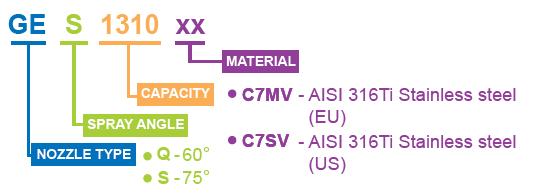

Zasada oznakowania

Kod dysz GE
