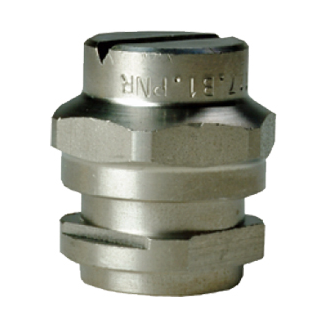

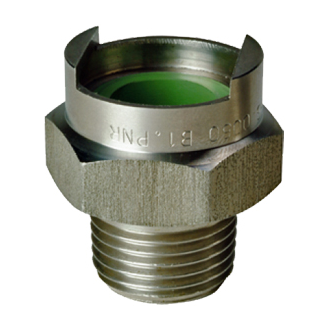

Dysza z płaskim strumieniem HT oferuje taką samą jakość oraz parametry techniczne jak standardowe płaskostrumieniowe dysze rozpylające, a jednocześnie zapewnia dodatkową wygodę dzięki złączu bagnetowemu. To rozwiązanie umożliwia szybki montaż i demontaż bez użycia narzędzi, a także automatyczne, prawidłowe ustawienie natrysku. Zastosowanie mocowania bagnetowego pozwala zabezpieczyć optymalną wydajność instalacji lub maszyny, znacząco redukując koszty serwisowe oraz straty produkcyjne wynikające z przestojów. Seria HT jest szczególnie polecana do środowisk roboczych, w których dysze są narażone na częste zatykanie i wymagają regularnej konserwacji.

Wydajność, kąty natrysku i zastosowanie

Dysze płaskostrumieniowe HT dostępne są w wersjach o standardowej oraz dużej wydajności, co umożliwia ich precyzyjne dopasowanie do warunków pracy. Zakres kątów rozpylania obejmuje: 0° (strumień punktowy), 40°, 50°, 65°, 95° oraz 110°, co pozwala na elastyczne kształtowanie strumienia w zależności od aplikacji.

Dysze HT znajdują szerokie zastosowanie w przemyśle papierniczym, m.in. w procesach: przygotowania masy, walcowania, formowania, suszenia.

Pod względem wydajności i natężenia przepływu dysze serii HT są porównywalne z gwintowanymi dyszami płaskostrumieniowymi, jednak ich bagnetowe mocowanie znacząco ułatwia konserwację i skraca czas przestoju instalacji.

Materiały wykonania

Dysze płaskostrumieniowe HT mogą być wykonane z wysokiej jakości materiałów, takich jak: stal nierdzewna 316, stal nierdzewna 303, mosiądz. Materiały te zapewniają odporność na korozję, zużycie oraz długą żywotność nawet w wymagających warunkach przemysłowych.

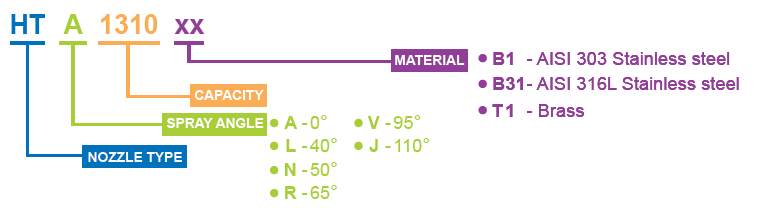

HTA
0°		 HTL
40°		 HTN
50°		 HTR
65°		 HTV
95°		 HTJ
110°		 Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 1.5 2.0 3.0 5.0 7.0 10
 Niski przepływ
  ● ● ● ● ● 0260 0.53
0.11 0.15 0.18 0.21 0.26 0.34 0.40 0.47
  ● ● ● ● ● 0390 0.66
0.16 0.23 0.28 0.32 0.39 0.50 0.60 0.71
  ● ● ● ● ● 0590 0.79
0.24 0.34 0.42 0.48 0.59 0.76 0.90 1.08
  ● ● ● ● ● 0780 0.91
0.32 0.45 0.55 0.64 0.78 1.01 1.19 1.42
  ● ● ● ● ● 1120 1.10
0.49 0.69 0.85 0.98 1.20 1.55 1.83 2.19
  ● ● ● ● ● 1160 1.30
0.65 0.92 1.13 1.31 1.60 2.07 2.44 2.92
  ● ● ● ● ● 1190 1.30
0.78 1.10 1.34 1.55 1.90 2.45 2.90 3.50
  ● ● ● ● ● 1200 1.40
0.82 1.15 1.41 1.63 2.00 2.58 3.06 3.65
  ● ● ● ● ● 1230 1.50
0.94 1.33 1.63 1.88 2.30 2.97 3.51 4.20
Standardowy przepływ
● ● ● ● ● ● 1310 1.70
1.27 1.79 2.19 2.53 3.10 4.00 4.74 5.66
● ● ● ● ● ● 1385 1.80
1.57 2.22 2.72 3.14 3.85 4.97 5.88 7.03
● ● ● ● ● ● 1490 2.10
2.00 2.83 3.46 4.00 4.90 6.33 7.48 8.95
● ● ● ● ● ● 1581 2.30
2.37 3.35 4.11 4.74 5.81 7.50 8.87 10.6
● ● ● ● ● ● 1780 2.70
3.18 4.50 5.52 6.37 7.80 10.1 11.9 14.2
● ● ● ● ● ● 1980 3.00
4.00 5.66 6.93 8.00 9.80 12.7 15.0 17.9
● ● ● ● ● ● 2124 3.40
5.06 7.16 8.77 10.1 12.4 16.0 18.9 22.6
● ● ● ● ● ● 2153 3.80
6.25 8.83 10.8 12.5 15.3 19.8 23.4 27.9
● ● ● ● ● ● 2194 4.30
7.96 11.3 13.8 15.9 19.5 25.2 29.8 35.6
Wysoki przepływ
● ● ● ● ● ● 2310 5.40
12.7 17.9 21.9 25.3 31.0 40.0 47.4 56.6
● ● ● ● ● ● 2390 6.00
15.9 22.5 27.6 31.8 39.0 50.3 59.6 71.2
● ● ● ● ● ● 2470 6.60
19.2 27.1 33.2 38.4 47.0 60.7 71.8 85.8
● ● ● ● ● ● 2590 7.50
24.1 34.1 41.7 48.2 59.0 76.2 90.1 108
● ● ● ● ● ● 2780 8.70
31.8 45.0 55.2 63.7 78.0 101 119 142
