Dysze HGQ TworzywoDysza HGQ

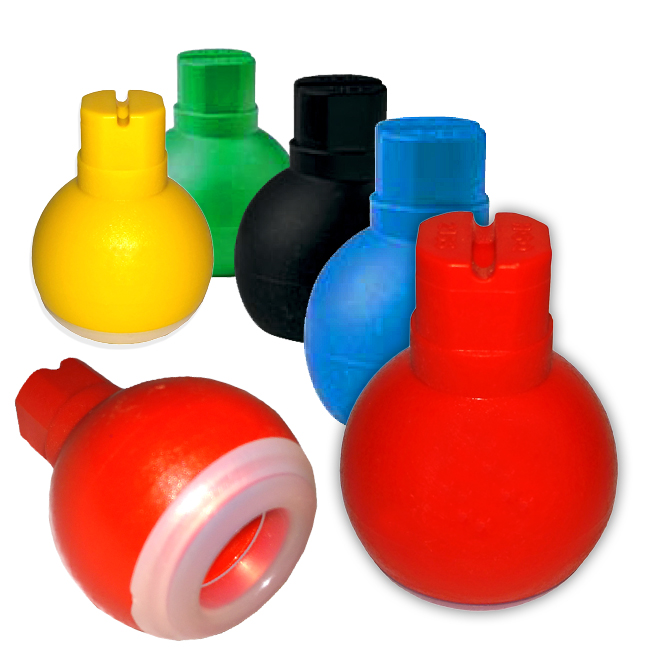

Dysze kulowe z tworzywa sztucznego HGQ
są przeznaczone do zróżnicowanych zastosowań. Pozwalają one na łatwą regulację kierunku strumienia natrysku i oferują szybkie połączenie. Dysza płaskiego strumienia HGQ ma kąt strumienia 60° i szeroki zakres natężeń przepływu co sprawia, że są najlepszym wyborem w instalacjach wstępnej obróbki powierzchni. Dla łatwiejszej identyfikacji i użycia są one wykonane w różnych kolorach w zależności od natężenia przepływu. Materiał z jakiego wykonane są dysze to najwyższej jakości PP dodatkowo chemicznie związany z włóknem szklanym, aby zapewnić najlepszą stabilność w wysokich temperaturach i odporność na chemikalia. Oferujemy jedenaście podstawowych wydajności : 3,3 lpm, 6,4 lpm, 8,0 lpm, 9,3 lpm, 11,0 lpm, 12,5 lpm, 15,6 lpm, 19,1 lpm, 21,7 lpm., 27,7 lpm., 33,5 lpm. - parametry podane dla ciśnienia 2 bar. Można stosować również w systemach B4S i ELPIS. Dysze te mocowane są  na rury między innymi za pomocą zapinek lub obejm ZPL, ZPN, ZPQ, ZPF lub nypli ZLF. Dysze skręcamy z obejmą lub nyplem wygodną nakrętką VAB 0125 D6 wykonaną również z najwyższej jakości PP, który jest chemicznie związany z włóknem szklanym. Gama uniwersalnych dysz typu kulka to jedne z naszych najpopularniejszych produktów do obróbki wstępnej.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt Kod
PNR
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 0.7 1.0 1.5 2.0
Kolor W
g
60° HGQ 1390 D6
1.70 2.00 2.40 2.90 3.30
Czarny 16.0
  HGQ 1770 D6
3.20 3.80 4.50 5.50 6.40
Fiolet
  HGQ 1980 D6
4.00 4.70 5.60 6.70 8.00
Brąz
  HGQ 2117 D6
4.60 5.50 6.50 8.00 9.20
Żółty
  HGQ 2135 D6
5.50 6.50 7.80 9.50 11.0
Szary
  HGQ 2155 D6
6.20 7.40 8.80 10.8 12.5
Czerwony
  HGQ 2195 D6
7.80 9.20 11.0 13.5 15.6
Zielony
  HGQ 2230 D6
9.50 11.3 13.5 16.5 19.1
Niebieski
  HGQ 2270 D6
10.9 12.8 15.4 18.8 21.7
Błękit
  HGQ 2337 D6
13.9 16.4 19.6 24.0 27.7
Biały
  HGQ 2410 D6
16.7 19.8 23.6 29.0 33.5
Róż

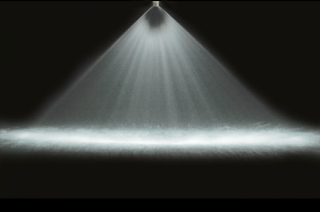

Wzór strumienia

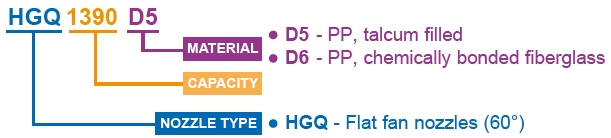

Zasada oznakowania

Kod dysz HGQ

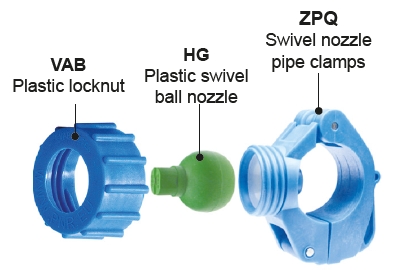

Przykładowy zestaw do mocowania

mocowanie HGQ
