Dysze K LARGEDysze K LARGEDysza K LARGE

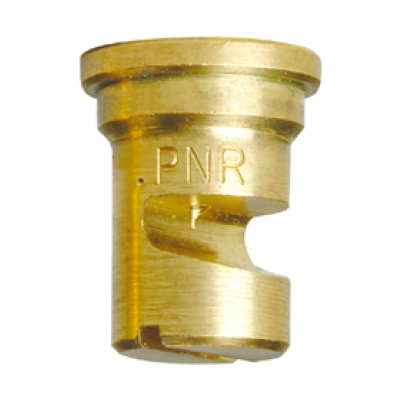

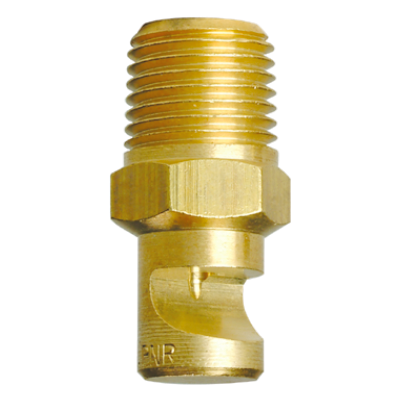

W dyszach serii K ( "dysza języczkowa" ), płaski strumień powstaje na zasadzie odbicia strumienia punktowego od powierzchni języczka w ten sposób wytwarza strumień o szerokim kącie płaskiego natrysku, średniej wartości uderzenia i średnich kropelek. Między ich otworem wlotowym a orientacją natryskową znajduje się kąt 75 °. Ich okrągły otwór wylotowy i swobodny przelot wewnętrzny minimalizują ryzyko zatkania. Ponadto, w porównaniu ze standardowymi płaskimi dyszami pracującymi przy ograniczonym ciśnieniu roboczym, modele serii K z dużymi kątami natrysku dają doskonały efekt mgły. Te dysze K są dostępne z połączeniami gwintowanymi, dla wydajności od 0390 i 3350, a także jako końcówki do montażu na złączce za pomocą nakrętki zabezpieczającej. Alternatywną opcją są typy KX. Gama dysz natryskowych języczkowych jest dostępna w rozmiarach gwintu 1/8″, 1/4″, 3/8″, 1/2″, 3/4″ i 1", a także dysza KXW mocowana za pomocą nakrętki VAA.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



KGW
1/8"		 KHW
1/4"		 KIW
3/8"		 KJW
1/2"		 KKW
3/4"		 KLW
1"		 KXW D
mm		 Kod
PNR
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 2.0 3.0 4.0 5.0 7.0
Uzyskany kąt strumienia (°) dla ciśnienia (bar)
1.5 4.0
●           ● 0.6 0390
0.16 0.23 0.32 0.39 0.45 0.50 0.60
90° 120°
●           ● 0.7 0590
0.24 0.34 0.48 0.59 0.68 0.76 0.90
105° 120°
●           ● 0.8 0780
0.32 0.45 0.64 0.78 0.90 1.01 1.19
110° 125°
●           ● 1.0 1120
0.49 0.69 0.98 1.20 1.39 1.55 1.83
105° 122°
● ●         ● 1.1 1160
0.65 0.92 1.31 1.60 1.85 2.07 2.44
110° 130°
● ●         ● 1.3 1200
0.82 1.15 1.63 2.00 2.31 2.58 3.06
120° 130°
● ●         ● 1.4 1230
0.94 1.33 1.88 2.30 2.66 2.97 3.51
110° 125°
● ●         ● 1.6 1310
1.27 1.79 2.53 3.10 3.58 4.00 4.74
120° 130°
● ●         ● 1.8 1390
1.59 2.25 3.18 3.90 4.50 5.03 5.96
130° 140°
● ●         ● 2.3 1590
2.41 3.41 4.82 5.90 6.81 7.62 9.01
120° 130°
● ●         ● 2.6 1780
3.18 4.50 6.37 7.80 9.01 10.1 11.9
130° 140°
● ●         ● 2.9 1940
3.84 5.43 7.68 9.40 10.9 12.1 14.4
140° 150°
● ●         ● 3.3 2117
4.78 6.75 9.55 11.7 13.5 15.1 17.9
110° 120°
● ●         ● 3.6 2141
5.76 8.14 11.5 14.1 16.3 18.2 21.5
120° 130°
● ●         ● 3.8 2157
6.41 9.06 12.8 15.7 18.1 20.3 24.0
120° 130°
  ●         ● 4.0 2172
7.02 9.93 14.0 17.2 19.9 22.2 26.3
125° 135°
  ●         ● 4.1 2188
7.68 10.9 15.4 18.8 21.7 24.3 28.7
130° 140°
  ●         ● 4.4 2210
8.57 12.1 17.1 21.0 24.2 27.1 32.1
135° 145°
    ●       ● 4.5 2230
9.39 13.3 18.8 23.0 26.6 29.7 35.1
110° 120°
    ●       ● 5.0 2270
11.0 15.6 22.0 27.0 31.2 34.9 41.2
115° 125°
    ● ●     ● 5.3 2310
12.7 17.9 25.3 31.0 35.8 40.0 47.4
125° 135°
    ● ●       5.6 2350
14.3 20.2 28.6 35.0 40.4 45.2 53.5
130° 140°
      ●       6.0 2390
15.9 22.5 31.8 39.0 45.0 50.3 59.6
130° 140°
      ●       6.5 2470
19.2 27.1 38.4 47.0 54.3 60.7 71.8
135° 140°
      ●       7.1 2550
22.5 31.8 44.9 55.0 63.5 71.0 84.0
135° 145°
      ●       7.5 2630
25.7 36.4 51.4 63.0 72.7 81.3 96.2
140° 150°
        ●     8.0 2700
28.6 40.4 57.2 70.0 80.8 90.4 107
130° 140°
        ●     8.4 2780
31.8 45.0 63.7 78.0 90.1 101 119
135° 145°
        ●     8.7 2860
35.1 49.7 70.2 86.0 99.3 111 131
135° 145°
        ●     9.3 2940
38.4 54.3 76.8 94.0 109 121 144
140° 150°
        ●     10.3 3110
44.9 63.5 89.8 110 127 142 168
125° 135°
        ●     11.0 3125
51.0 72.2 102 125 144 161 191
130° 135°
        ●     11.4 3141
57.6 81.4 115 141 163 182 215
130° 135°
        ●     12.2 3164
67.0 94.7 134 164 189 212 251
135° 145°
          ●   14.6 3235
95.9 136 192 235 271 303 359
130° 135°
          ●   17.9 3350
143 202 286 350 404 452 535
130° 135°

Wzór strumienia

Strumień dysz J

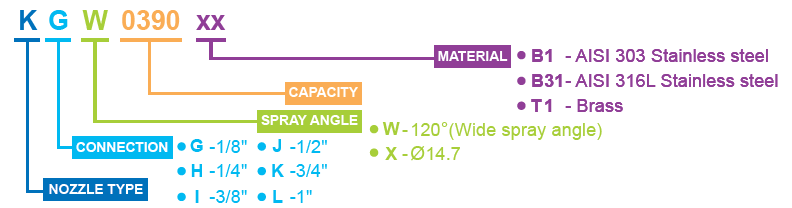

Zasada oznakowania

Kod dysz KLARGE
