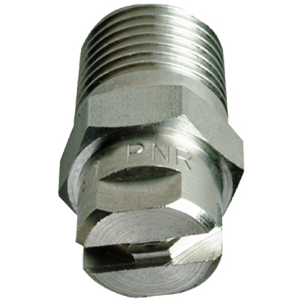

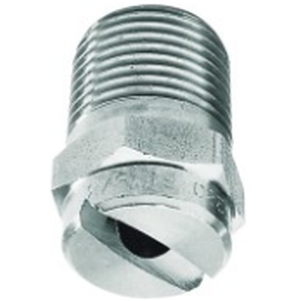

Dysze płaskostrumieniowe serii J to najpopularniejsze i najczęściej stosowane dysze płaskostrumieniowe produkowane przez PNR Italia. Dostępne są w szerokim zakresie wydajności, kątów natrysku, wielkości gwintów oraz materiałów, co pozwala na ich precyzyjne dopasowanie do różnorodnych aplikacji przemysłowych. Seria J obejmuje dysze o małym, standardowym oraz dużym natężeniu przepływu, dzięki czemu znajduje zastosowanie zarówno w procesach wymagających bardzo precyzyjnego dozowania cieczy, jak i w aplikacjach o wysokiej intensywności natrysku.

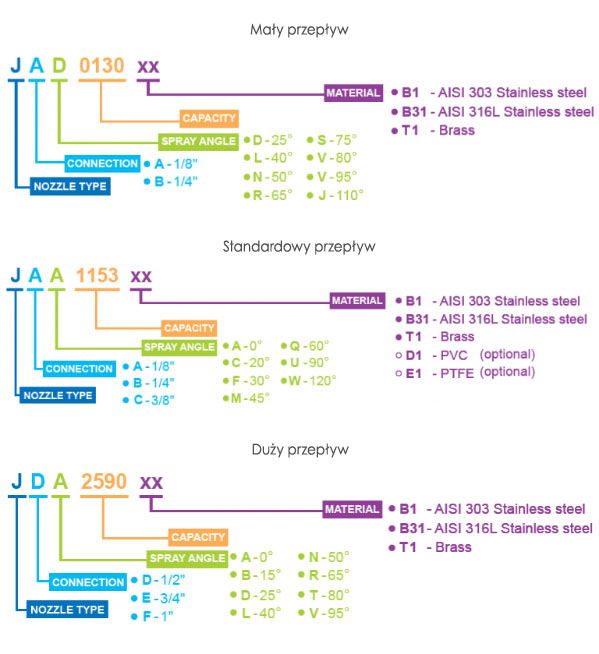

Niski przepływ

25°
JAD
JBD
40°
JAL
JBL
50°
JAN
JBN
65°
JAR
JBR
80°
JAT
JBT
95°
JAV
JBV
110°
JAJ
JBJ
Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.7 1.0 1.5 2.0 3.0 5.0 7.0 10
      ●       0100 0.34
0.048 0.06 0.07 0.08 0.10 0.13 0.15 0.18
      ●       0130 0.38
0.06 0.08 0.09 0.11 0.13 0.17 0.20 0.24
● ● ● ● ● ● ● 0150 0.40
0.07 0.09 0.11 0.12 0.15 0.19 0.23 0.27
● ● ● ● ● ● ● 0200 0.46
0.096 0.12 0.14 0.16 0.20 0.26 0.31 0.37
● ● ● ● ● ● ● 0260 0.53
0.10 0.15 0.18 0.21 0.26 0.34 0.40 0.47
● ● ● ● ● ● ● 0390 0.66
0.19 0.23 0.28 0.32 0.39 0.50 0.60 0.71
● ● ● ● ● ● ● 0590 0.79
0.28 0.34 0.42 0.48 0.59 0.76 0.90 1.08
JA JB JC
1/8" 1/4" 3/8"

Standardowy przepływ

1/8"
JAx
1/4"
JBx
3/8"
JCx
Kod
PNR		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 2.0 3.0 4.0 5.0 7.0 10 20
● ●   0780 0.91
0.32 0.45 0.64 0.78 0.90 1.01 1.19 1.42 2.01
● ●   1120 1.10
0.49 0.69 0.98 1.20 1.39 1.55 1.83 2.19 3.10
● ●   1160 1.30
0.65 0.92 1.31 1.60 1.85 2.07 2.44 2.92 4.13
● ●   1190 1.30
0.78 1.10 1.55 1.90 2.19 2.45 2.90 3.47 4.91
● ●   1233 1.50
0.95 1.35 1.90 2.33 2.69 3.01 3.56 4.25 6.02
● ●   1310 1.70
1.27 1.79 2.53 3.10 3.58 4.00 4.74 5.66 8.00
● ●   1385 1.80
1.57 2.22 3.14 3.85 4.45 4.97 5.88 7.03 9.94
● ●   1490 2.10
2.00 2.83 4.00 4.90 5.66 6.33 7.48 8.95 12.7
● ●   1581 2.30
2.37 3.35 4.74 5.81 6.71 7.50 8.87 10.6 15.0
● ● ● 1780 2.70
3.18 4.50 6.37 7.80 9.01 10.1 11.9 14.2 20.1
● ● ● 1980 3.00
4.00 5.66 8.00 9.80 11.3 12.7 15.0 17.9 25.3
● ● ● 2124 3.40
5.06 7.16 10.1 12.4 14.3 16.0 18.9 22.6 32.0
● ● ● 2153 3.80
6.25 8.83 12.5 15.3 17.7 19.8 23.4 27.9 39.5
  ● ● 2195 4.30
7.96 11.3 15.9 19.5 22.5 25.2 29.8 35.6 50.3
  ● ● 2245 4.80
10.0 14.1 20.0 24.5 28.3 31.6 37.4 44.7 63.3
  ● ● 2274 5.20
11.2 15.8 22.4 27.4 31.6 35.4 41.9 50.0 70.7
  ● ● 2310 5.40
12.7 17.9 25.3 31.0 35.8 40.0 47.4 56.6 80.0
    ● 2390 6.00
15.9 22.5 31.8 39.0 45.0 50.3 59.6 71.2 101
    ● 2470 6.20
19.2 27.1 38.4 47.0 54,3 60.7 71.8 85.8 121
0° 20° 30° 45° 60° 90° 120°
xxA xxC xxF xxM xxQ xxU xxW

Wysoki przepływ
Kąt 1/2" 3/4" 1" Kod
PNR
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 2.0 3.0 4.0 5.0 7.0 10 20
0° ●     JDA 2590 xx
24.1 34.1 48.2 59.0 68.1 76.2 90.1 108 152
  ●     JDA 2780 xx
31.8 45.0 63.7 78.0 90.1 101 119 142 201
    ●   JEA 3134 xx
54.7 77.4 109 134 155 173 205 245 346
    ●   JEA 3275 xx
112 159 225 275 318 355 420 502 710
      ● JFA 3390 xx
159 225 318 390 450 503 595 712 1007
      ● JFA 3435 xx
178 251 355 435 502 562 664 794 1123
15° ●     JDB 2195 xx
7.06 11.3 15.9 19.5 22.5 25.2 29.8 35.6 50.3
  ●     JDB 2274 xx
11.2 15.8 22.4 27.4 31.6 35.40 41.9 50.0 70.7
  ●     JDB 2390 xx
15.9 22.5 31.8 39.0 45.0 50.3 59.6 71.2 101
    ●   JEB 2990 xx
40.4 57.2 80.8 99.0 114 128 151 181 256
25° ●     JDD 2390 xx
15.9 22.5 31.8 39.0 45.0 50.3 59.6 71.2 101
  ●     JDD 2590 xx
24.1 34.1 48.2 59.0 68.1 76.2 90.1 108 152
  ●     JDD 2780 xx
31.8 45.0 63.7 78.0 90.1 101 119 142 201
      ● JFD 3195 xx
79.6 113 159 195 225 252 298 356 503
40° ●     JDL 2195 xx
7.96 11.3 15.9 19.5 22.5 25.2 29.8 35.6 50.3
  ●     JDL 2240 xx
9.80 13.9 19.6 24.0 27.7 31.0 36.7 43.8 62.0
  ●     JDL 2274 xx
11.2 15.8 22.4 27.4 31.6 35.4 41.9 50.0 70.7
  ●     JDL 2390 xx
15.9 22.5 31.8 39.0 45.0 50.3 59.6 71.2 101
  ●     JDL 2590 xx
24.1 34.1 48.2 59.0 68.1 76.2 90.1 108 152
50° ●     JDN 2274 xx
11.2 15.8 22.4 27.4 31.6 35.4 41.9 50.0 70.7
  ●     JDN 2390 xx
15.9 22.5 31.8 39.0 45.0 50.3 59.6 71.2 101.0
  ●     JDN 2590 xx
24.1 34.1 48.2 59.0 68.1 76.2 90.1 108 152
  ●     JDN 2780 xx
31.8 45.0 63.7 78.0 90.1 101 119 142 201
    ●   JEN 3158 xx
64.5 91.2 129 158 182 204 241 288 408
      ● JFN 3195 xx
79.6 113 159 195 225 252 298 356 503
      ● JFN 3230 xx
93.9 133 188 230 266 297 351 420 594
65° ●     JDR 2195 xx
7.96 11.3 15.9 19.5 22.5 25.2 29.8 35.6 50.3
  ●     JDR 2240 xx
9.80 13.9 19,6 24.0 27.7 31.0 36.7 43.8 62.0
  ●     JDR 2274 xx
11.2 15.8 22.4 27.4 31.6 35.4 41.9 50.0 70.7
  ●     JDR 2390 xx
15.9 22.5 31.8 39.0 45.0 50.3 59.6 71.2 101
  ●     JDR 2590 xx
24.1 34.1 48.2 59.0 68.1 76.2 90.1 108 152
      ● JFR 2780 xx
31.8 45.0 63.7 78.0 90.1 101 119 142 201
80° ●     JDT 2195 xx
7.96 11.3 15.9 19.5 22.5 25.2 29.8 35.6 50.3
  ●     JDT 2240 xx
9.80 13.9 19.6 24.0 27.7 31.0 36.7 43.8 62.0
  ●     JDT 2274 xx
11.2 15.8 22.4 27.4 31.6 35.4 41.9 50.0 70.7
  ●     JDT 2390 xx
15.9 22.5 31.8 39.0 45.0 50.3 59.6 71.2 101
  ●     JDT 2590 xx
24.1 34.1 48.2 59.0 68.1 76.2 90.1 108 152
  ●     JDT 2780 xx
31.8 45.0 63.7 78.0 90.1 101 119 142 201
    ●   JET 2780 xx
31.8 45.0 63.7 78.0 90.1 101 119 142 201
    ●   JET 3158 xx
64.5 91.2 129 158 182 204 241 288 408
95° ●     JDV 2195 xx
7.96 11.3 15.9 19.5 22.5 25.2 29.8 35.6 50.3
  ●     JDV 2240 xx
9.80 13.9 19.6 24.0 27.7 31.0 36.7 43.8 62.0
  ●     JDV 2274 xx
11.2 15.8 22.4 27.4 31.6 35.4 41.9 50.0 70.7
  ●     JDV 2390 xx
15.9 22.5 31.8 39.0 45.0 50.3 59.6 71.2 101
  ●     JDV 2590 xx
24.1 34.1 48.1 59.0 68.1 76.2 90.1 108 152


Mały przepływ

Płaskostrumieniowe dysze serii J o małym natężeniu przepływu zostały zaprojektowane do aplikacji, w których kluczowe znaczenie ma dokładność, oszczędność medium oraz równomierne pokrycie powierzchni. Dysze te pokrywają zakres minimalnych i niskich wydajności od 0,06 do 1,60 l/min. Precyzyjnie obrobione, bardzo małe otwory wylotowe zapewniają stabilny strumień, jednak w zależności od rodzaju i ilości cząstek stałych zawieszonych w cieczy mogą wymagać zabezpieczenia przed zatkaniem.

W takich przypadkach zaleca się zastosowanie filtra VEF, montowanego wewnątrz przewodu zasilającego (opcja). Dysze o małym przepływie mogą być mocowane za pomocą niestandardowego gwintu wewnętrznego bezpośrednio do filtra VEF, dlatego rekomendowane jest stosowanie kompletnego zestawu dysza + filtr. Dysze dostępne są z gwintami 1/8″ oraz 1/4″ i kątami rozpylania od 25° do 110°.

Standardowy przepływ

Dysze płaskostrumieniowe serii J o standardowym przepływie stanowią najbardziej uniwersalne rozwiązanie, wykorzystywane w szerokim zakresie zastosowań przemysłowych. Wytwarzają równomierną mgłę natryskową oraz zapewniają odpowiednią siłę uderzenia strumienia, co sprawia, że doskonale sprawdzają się w procesach mycia, chłodzenia i zraszania. Dostępne są z gwintami 1/8″, 1/4″ oraz 3/8″, a kąty natrysku mieszczą się w zakresie od 0° do 120°.

Duży przepływ

Płaskostrumieniowe dysze serii J o dużym natężeniu przepływu przeznaczone są do aplikacji wymagających wysokiej wydajności oraz intensywnego oddziaływania strumienia. Modele te generują silny strumień natryskowy z efektem mgły i dużą siłą myjącą, co przekłada się na wysoką skuteczność w najbardziej wymagających procesach technologicznych. Dysze dostępne są z gwintami 1/2″, 3/4″ oraz 1″ i kątami rozpylania od 0° do 95°.

Materiały wykonania i zastosowanie

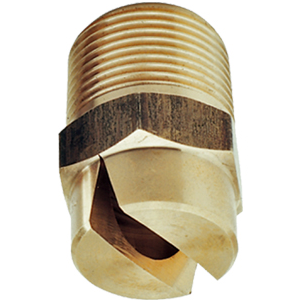

Dysze płaskostrumieniowe serii J mogą być wykonane ze stali nierdzewnej 303, stali nierdzewnej 316 oraz mosiądzu. Dodatkowo, dysze o standardowym przepływie dostępne są opcjonalnie w wykonaniu z PVC oraz PTFE, co umożliwia ich zastosowanie w środowiskach agresywnych chemicznie.

Dzięki swojej konstrukcji i szerokiej gamie wariantów, dysze serii J znajdują zastosowanie w wielu branżach przemysłu, m.in.:

- hutnictwo – chłodzenie elektrod, chłodzenie ciągów odlewniczych, obróbka cieplna metali nieżelaznych, walcowanie na zimno oraz wytrawianie,

- przemysł papierniczy – przygotowanie masy, formowanie oraz walcowanie,

- przemysł chemiczny – precyzyjne wtryskiwanie i dozowanie środków chemicznych.

Dysze płaskostrumieniowe serii J łączą precyzję wykonania, szeroką dostępność konfiguracji oraz niezawodność, co czyni je uniwersalnym i sprawdzonym rozwiązaniem dla przemysłu.
