Dysze pełnostożkowe AE – rozwiązanie do bardzo dużych przepływów

Dysza pełnostożkowa typu AE została zaprojektowana do aplikacji wymagających bardzo dużych i ekstremalnie dużych wartości wydajności, przy jednoczesnej pracy z bardzo niskim ciśnieniem wlotowym. Dysze AE oferują zakres przepływu od 384 l/min do nawet 3842 l/min przy ciśnieniu 0,5 bar, co czyni je idealnym rozwiązaniem dla dużych instalacji przemysłowych.

Starannie zaprojektowana szczelinowa wkładka zapewnia równomierne rozprowadzanie strumienia w całym stożku natrysku, gwarantując wysoką skuteczność procesu nawet w warunkach niskiego ciśnienia. Dzięki temu dysze AE zachowują stabilność pracy i wysoką efektywność tam, gdzie standardowe dysze nie spełniają wymagań.

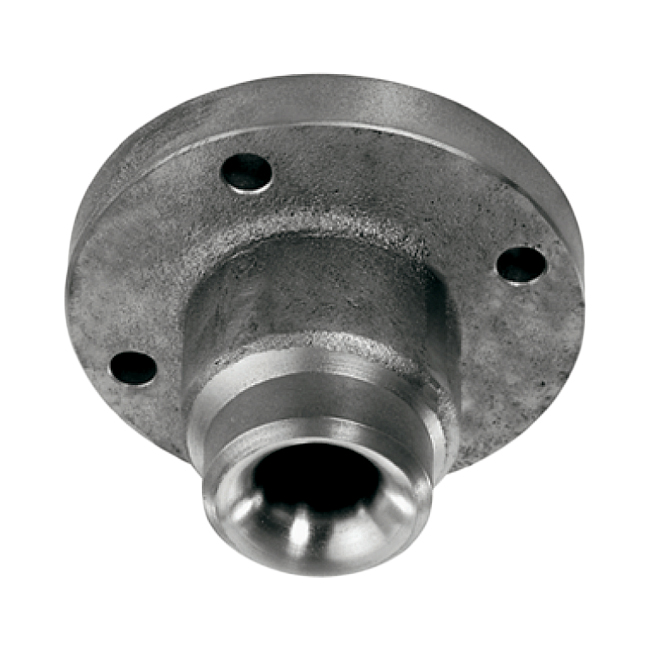

Konstrukcja kołnierzowa i materiały wykonania

W porównaniu z innymi dyszami o bardzo dużych przepływach, konstrukcja kołnierzowa znacząco skraca długość dyszy, ułatwiając montaż w ograniczonej przestrzeni. Jednocześnie kołnierz zapewnia szybki, bezpieczny i stabilny sposób instalacji, co jest kluczowe w dużych i ciężkich systemach natryskowych.

Dysze pełnostożkowe AE dostępne są w wykonaniu z: stali nierdzewnej 316L, stali węglowej, PVC. Dobór materiału umożliwia dopasowanie dyszy do warunków środowiskowych, temperatury oraz agresywności medium.

Zastosowanie dysz AE

Dysze pełnostożkowe AE znajdują zastosowanie wszędzie tam, gdzie wymagane są: bardzo duże przepływy cieczy, równomierny pełny stożek natrysku, praca przy niskim ciśnieniu zasilania, niezawodność w dużych instalacjach przemysłowych. Są wykorzystywane m.in. w systemach chłodzenia, mycia, zraszania oraz w procesach technologicznych o dużej skali.

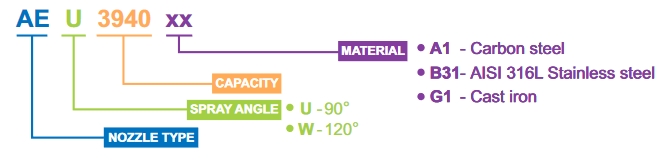

Kąt Kod
PNR		 DN
mm		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.25 0.35 0.5 0.7 1.0 2.0 3.0 5.0

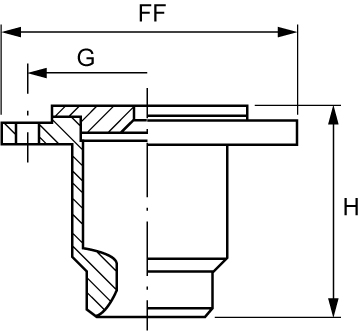

H
mm		 H1
mm		 WS
mm
90° AEU 3940 xx 80 37.0 12.0
271 321 384 454 543 768 940 1214
200 160 140
  AEU 4118 xx   39 14
341 403 482 570 681 963 1180 1523

  AEU 4147 xx 100 43 13
424 502 600 710 849 1200 1470 1898
220 180 156
  AEU 4188 xx 125 53 16
543 642 768 908 1085 1535 1880 2427
250 210 177
  AEU 4235 xx   56 16
678 803 959 1135 1357 1919 2350 3034

  AEU 4294 xx 150 59 21
849 1004 1200 1420 1697 2400 2940 3796
285 240 188
  AEU 4370 xx   66 24
1068 1264 1511 1787 2136 3021 3700 4777

  AEU 4470 xx 200 72 28
1357 1605 1919 2270 2714 3838 4700 6068
340 295 250
  AEU 4588 xx   81 32
1697 2008 2400 2840 3395 4801 5880 7591

  AEU 4741 xx 250 88 39
2139 2531 3025 3579 4278 6050 7410 9566
395 350 291
  AEU 4941 xx   99 37
2716 3214 3842 4545 5433 7683 9410 12148

120° AEW 3940 xx 80 36.0 15.0
271 321 384 454 543 768 940 1214
200 160 140
  AEW 4118 xx 80 40.5 14.5
341 403 482 570 681 963 1180 1523

  AEW 4147 xx 100 43.0 18.5
424 502 600 710 849 1200 1470 1898
220 180 156
  AEW 4188 xx 125 53.0 22.0
543 642 768 908 1085 1535 1880 2427
250 210 177
  AEW 4235 xx   55.0 24.0
678 803 959 1135 1357 1919 2350 3034

  AEW 4294 xx 150 59.0 28.0
849 1004 1200 1420 1697 2400 2940 3796
285 240 188
  AEW 4370 xx   66.0 32.0
1068 1264 1511 1787 2136 3021 3700 4777

  AEW 4470 xx 200 75.0 35.0
1357 1605 1919 2270 2714 3838 4700 6068
340 295 250
  AEW 4588 xx   81.0 40.0
1697 2008 2400 2840 3395 4801 5880 7591

  AEW 4741 xx 250 86.0 37.0
2139 2531 3025 3579 4278 6050 7410 9566
395 350 291
  AEW 4941 xx   96.0 42.0
2716 3214 3842 4545 5433 7683 9410 12148
