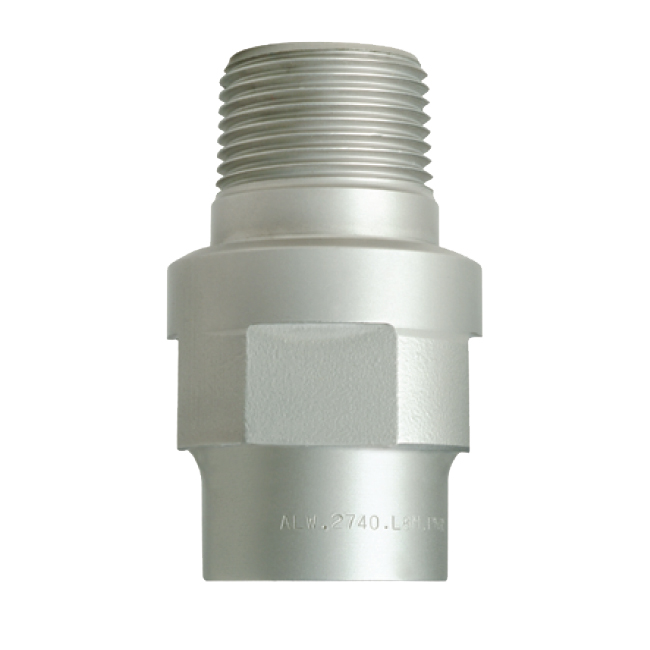

Dysze pełnostożkowe AL – stabilny pełny stożek w trudnych warunkach

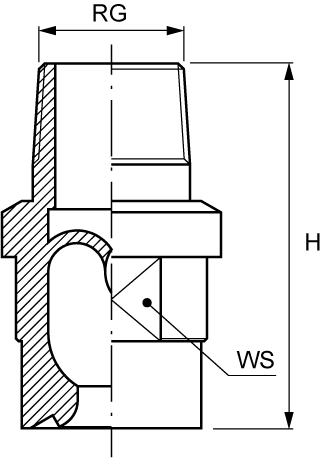

Pełnostożkowa dysza AL została zaprojektowana z myślą o pracy w najtrudniejszych warunkach przemysłowych, gdzie standardowe dysze są narażone na częste zatykanie lub utrudniony serwis. Kluczowym elementem konstrukcji jest zintegrowana wkładka mieszająca w kształcie litery „S”, odlewana w jednym kawałku z korpusem dyszy w procesie precyzyjnego odlewania. Takie rozwiązanie eliminuje luźne elementy wewnętrzne i zapewnia niezrównaną niezawodność pracy, nawet przy medium zawierającym zanieczyszczenia stałe. Dysze AL są szczególnie polecane w instalacjach, gdzie demontaż i czyszczenie zatkanej dyszy jest utrudnione lub kosztowne, a ciągłość procesu ma kluczowe znaczenie.

Materiały i odporność chemiczna

Dysze pełnostożkowe AL mogą być wykonane z materiałów o wysokiej odporności chemicznej i termicznej, co pozwala na ich zastosowanie w agresywnych środowiskach procesowych: stal nierdzewna 316L, PVDF oraz PP. Zastosowane materiały zapewniają długą żywotność, odporność na korozję oraz stabilną pracę w instalacjach chemicznych.

Zastosowanie dysz AL

Dysze AL znajdują główne zastosowanie w przemyśle chemicznym, w szczególności w procesach: oczyszczania spalin, zbijania piany, instalacjach absorpcyjnych i procesowych wymagających pełnego stożka natrysku oraz wysokiej odporności na zatykanie. Połączenie zintegrowanej wkładki mieszającej, pełnego stożka natrysku i wysokiej odporności materiałowej sprawia, że dysze pełnostożkowe AL są bezpiecznym i niezawodnym wyborem dla krytycznych aplikacji przemysłowych.



ALQ
60°		 ALU
90°		 ALW

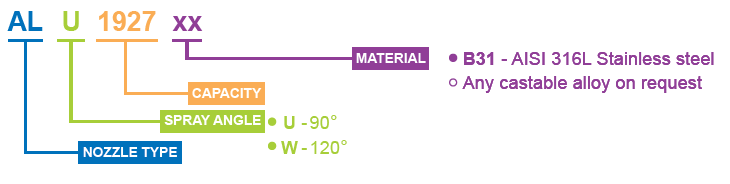

120°		 Kod
PNR		 RF
inch		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.2 0.3 0.5 0.7 1.0 2.0 3.0 5.0
● ● ● 1927 xx 3/8" 3.18
2.60 3.14 3.99 4.68 5.53 7.66 9.27 11.8
● ● ● 2147 xx   3.97
4.13 4.99 6.35 7.43 8.79 12.2 14.7 18.7
● ● ● 2213 xx   4.76
5.96 7.21 9.17 10.7 12.7 17.6 21.3 27.1
● ● ● 2214 xx 1/2" 4.76
5.96 7.21 9.17 10.7 12.7 17.6 21.3 27.1
● ● ● 2339 xx   5.56
9.48 11.5 14.6 17.1 20.2 28.0 33.9 43.0
● ● ● 2380 xx   6.35
10.7 12.9 16.4 19.2 22.7 31.4 38.0 48.4
● ● ● 2468 xx 3/4" 7.14
13.1 15.8 20.1 23.6 27.9 38.6 46.8 59.4
● ● ● 2566 xx   7.94
15.9 19.2 24.4 28.6 33.8 46.8 56.6 72.0
● ● ● 2694 xx   8.73
19.4 23.5 29.9 35.0 41.4 57.3 69.4 88.2
● ● ● 2818 xx   9.53
22.9 27.7 35.2 41.3 48.8 67.6 81.8 104
● ● ● 2819 xx 1" 9.53
22.9 27.7 35.2 41.3 48.8 67.6 81.8 104
● ● ● 2980 xx   10.3
27.5 33.2 42.2 49.2 58.5 81.0 98.0 125
● ● ● 3115 xx   11.1
32.1 38.8 49.4 57.8 68.4 94.7 115 146
● ● ● 3116 xx 1 1/4" 11.1
32.1 38.8 49.4 57.8 68.4 94.7 115 146
● ● ● 3148 XX   12.7
41.3 49.9 63.5 74.3 87.9 122 148 187
● ● ● 3164 xx   13.5
45.8 55.4 70.5 82.5 97.6 135 164 208
● ● ● 3179 xx   14.3
50.2 60.8 77.3 90.5 107 148 179 228
● ● ● 3180 xx 1 1/2" 13.97
50.2 60.8 77.3 90.5 107 148 179 228
● ● ● 3205 xx   15.1
57.3 69.3 88.1 103 122 169 205 260
● ● ● 3218 xx   15.9
61.0 73.8 93.9 110 130 180 218 277
● ● ● 3265 xx   16.7
74.2 89.7 114 134 158 219 265 337
● ● ● 3278 xx   17.5
77.9 94.3 120 140 166 230 278 354
● ● ● 3339 xx 2" 19.1
94.8 115 146 171 202 280 339 430
● ● ● 3370 xx   20.6
104 126 160 187 221 306 370 471
● ● ● 3458 xx   22.2
129 155 197 231 273 378 458 582
● ● ● 3513 xx   23.8
144 174 221 259 306 424 513 652
● ● ● 3600 xx   25.4
168 203 259 303 358 496 600 763
● ● ● 3736 xx   28.6
206 249 317 371 439 608 736 935
● ● ● 3601 xx 2 1/2" 25.4
168 203 259 303 358 496 600 763
● ● ● 3737 xx   28.6
206 249 317 371 439 608 736 935
● ● ● 3883 xx   31.5
247 299 381 446 527 730 883 1120
● ● ● 4106 xx   34.9
297 359 456 535 632 875 1060 1350
● ● ● 4123 xx   38.1
363 440 559 655 774 1070 1230 1650
● ● ● 4124 xx 3" 37.1
363 440 559 655 774 1070 1230 1650
● ● ● 4153 xx   41.3
428 517 658 770 911 1260 1530 1940
● ● ● 4174 xx   44.5
488 591 751 880 1040 1440 1740 2220
● ● ● 4175 xx 4" 44.5
488 591 751 880 1040 1440 1740 2220
● ● ● 4196 xx   47.6
549 664 845 989 1170 1620 1960 2490
● ● ● 4256 xx   54.0
718 869 1100 1290 1530 2120 2560 3260
● ● ● 4278 xx   57.2
779 943 1200 1400 1660 2300 2780 3540

Wykonanie z PVDF i PP - dostępne są tylko modele 2190, 2250 i 2350.
