Dysza BV BW
Dysza z pełnym stożkiem BV/BW to dwuczęściowe dysze ze przyłączem kątowym 90°, które wytwarza rozpyloną mgiełkę. Ich specjalna konstrukcja z wkładką rozpylającą X-Vane rozbija ciecz na drobne krople i umożliwia łatwe czyszczenie. Mogą być dostarczane z męskimi lub żeńskimi połączeniami gwintowymi. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L (opcja), 303, mosiądzu.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt BVx
GZ		 BWx
GW		 Kod
PNR		 RF
RG
inch
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 2.0 3.0 5.0 10
Wymiary
mm
H L
60° ● ● BVQ 1150 xx 1/8"
0.61 0.87 1.22 1.50 1.94 2.74
24 24.5
  ● ● BVQ 1220 xx
0.90 1.27 1.80 2.20 2.84 4.02

  ● ● BVQ 1260 xx
1.06 1.50 2.12 2.60 3.36 4.75

  ● ● BVQ 1290 xx
1.18 1.67 2.37 2.90 3.74 5.29

  ● ● BVQ 1370 xx
1.51 2.14 3.02 3.70 4.78 6.76

  ● ● BVQ 1450 xx
1.84 2.60 3.67 4.50 5.81 8.22

  ● ● BVQ 1480 xx 1/4"
1.96 2.77 3.92 4.80 6.20 8.76
32 32.0
  ● ● BVQ 1740 xx
3.02 4.27 6.04 7.40 9.55 13.5

  ● ● BVQ 1930 xx
3.80 5.37 7.59 9.30 12.0 17.0

  ● ● BVQ 1700 xx 3/8"
2.86 4.04 5.72 7.00 9.04 12.8
35 32.5
  ● ● BVQ 2111 xx
4.53 6.41 9.06 11.1 14.3 20.3

  ● ● BVQ 2144 xx
5.88 8.31 11.8 14.4 18.6 26.3

  ● ● BVQ 2163 xx
6.65 9.41 13.3 16.3 21.0 29.8

  ● ● BVQ 2118 xx 1/2"
4.82 6.81 9.63 11.8 15.2 21.5
50 40.0
  ● ● BVQ 2185 xx
7.55 10.7 15.1 18.5 23.9 33.8

  ● ● BVQ 2240 xx
9.80 13.9 19.6 24.0 31.0 43.8

  ● ● BVQ 2300 xx
12.3 17.3 24.5 30.0 38.7 54.8

  ● ● BVQ 2360 xx
14.7 20.8 29.4 36.0 46.5 65.7

120° ● ● BVW 1310 xx 1/8"
1.27 1.79 2.53 3.10 4.00 5.66
24 24.5
  ● ● BVW 1570 xx
2.33 3.29 4.65 5.70 7.36 10.4

  ● ● BVW 2100 xx 1/4"
4.08 5.77 8.16 10.0 12.9 18.3
32 32.0
  ● ● BVW 2144 xx 3/8"
5.88 8.31 11.8 14.4 18.6 26.3
35 32.5
  ● ● BVW 2250 xx 1/2"
10.2 14.4 20.4 25.0 32.3 45.6
50 40.0
  ● ● BVW 2360 xx
14.7 20.8 29.4 36.0 46.5 65.7


Wzór strumienia

Strumień dyszy BV BW

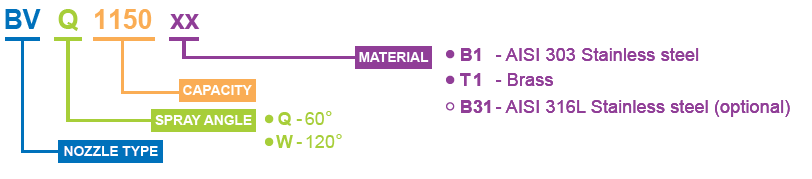

Zasada oznakowania

Kod dysz BV BW
