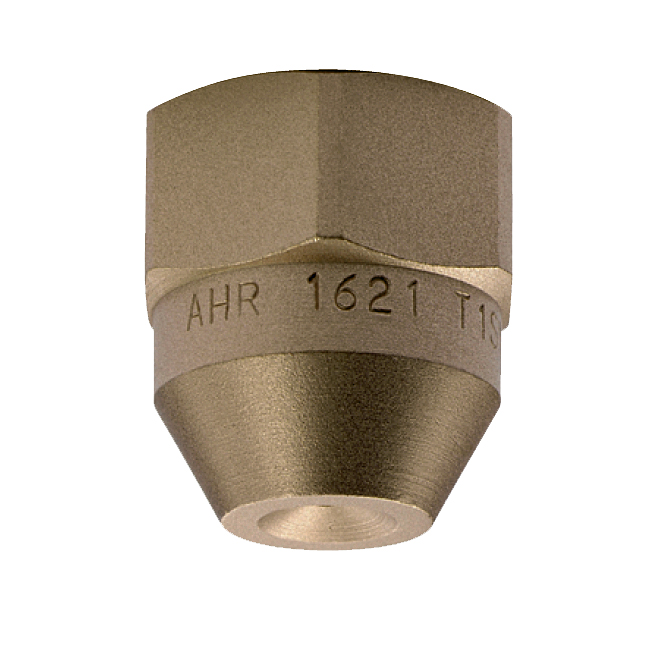

Dysza pełnostożkowa AHDysza AH
Dysza o pełnym stożku AH wykonana jest z korpusu i wkładki, która zapewnia bardzo równomierne rozprowadzenie rozpylacza na całym obszarze pokrycia. Dysze AH są szeroko stosowane w zakładach odlewania ciągłego od wielu lat. Specjalna konstrukcja łopatek wkładki mieszającej wytwarza drobną atomizację cieczy i znacznie poprawia jej rozprowadzanie. Te innowacyjne dysze, wysoko cenione za ich wydajność, są szeroko stosowane w przemyśle hutniczym. Dysze znajdują głównie zastosowanie w hutnictwie w procesie chłodzenia ciągów odlewniczych. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L, stali  nierdzewnej 303, oraz mosiądzu.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt Kod
PNR		 RF
Inch		 D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar))
1.0 2.0 3.0 4.0 5.0
H
mm		 WS
mm
65° AHR 1309 xx 1/4" 1.9
1.78 2.52 3.09 3.57 3.99
25.0 19
  AHR 1362 xx   2.0
2.09 2.96 3.62 4.18 4.67

  AHR 1409 xx   2.2
2.36 3.34 4.09 4.72 5.28

  AHR 1517 xx   2.6
2.98 4.22 5.17 5.97 6.67

  AHR 1207 xx 3/8" 1.0
1.20 1.69 2.07 2.39 2.67
26.5 22
  AHR 1258 xx   1.0
1.49 2.11 2.58 2.98 3.33

  AHR 1310 xx   1.9
1.79 2.53 3.10 3.58 4.00

  AHR 1340 xx   2.0
1.96 2.78 3.40 3.93 4.39

  AHR 1363 xx   2.1
2.10 2.96 3.63 4.19 4.69

  AHR 1415 xx   2.2
2.40 3.39 4.15 4.79 5.36

  AHR 1470 xx   2.5
2.71 3.84 4.70 5.43 6.07

  AHR 1518 xx   2.6
2.99 4.23 5.18 5.98 6.69

  AHR 1621 xx   2.7
3.59 5.07 6.21 7.17 8.02

  AHR 1780 xx   2.9
4.50 6.37 7.80 9.01 10.1

  AHR 1828 xx   3.1
4.78 6.76 8.28 9.56 10.7

  AHR 1873 xx   3.3
5.04 7.13 8.73 10.1 11.3

  AHR 2110 xx 1/2" 4.2
6.35 8.98 11.0 12.7 14.2
36.0 27
  AHR 2144 xx   4.2
8.31 11.8 14.4 16.6 18.6

  AHR 2154 xx   5.0
8.89 12.6 15.4 17.8 19.9

80° AHT 1309 xx 1/4" 2.2
1.78 2.52 3.09 3.57 3.99
25.0 19
  AHT 1362 xx   2.2
2.09 2.96 3.62 4.18 4.67

  AHT 1409 xx   2.2
2.36 3.34 4.09 4.72 5.28

  AHT 1517 xx   2.6
2.98 4.22 5.17 5.97 6.67

  AHT 1258 xx 3/8" 2.0
1.49 2.11 2.58 2.98 3.33
26.5 22
  AHT 1310 xx   2.0
1.79 2.53 3.10 3.58 4.00

  AHT 1340 xx   2.0
1.96 2.78 3.40 3.93 4.39

  AHT 1363 xx   2.1
2.10 2.96 3.63 4.19 4.69

  AHT 1415 xx   2.2
2.40 3.39 4.15 4.79 5.36

  AHT 1518 xx   2.6
2.99 4.23 5.18 5.98 6.69

  AHT 1621 xx   2.7
3.59 5.07 6.21 7.17 8.02

  AHT 1780 xx   2.9
4.50 6.37 7.80 9.01 10.1

  AHT 1828 xx   3.1
4.78 6.76 8.28 9.56 10.7

  AHT 1873 xx   3.1
5.04 7.13 8.73 10.1 11.3

  AHT 2110 xx 1/2" 4.2
6.35 8.98 11.0 12.7 14.2
36.0 27
  AHT 2144 xx   4.2
8.31 11.8 14.4 16.6 18.6

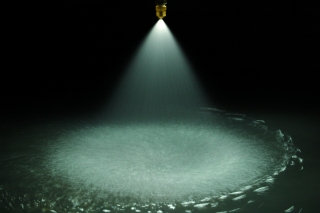

Wzór strumienia

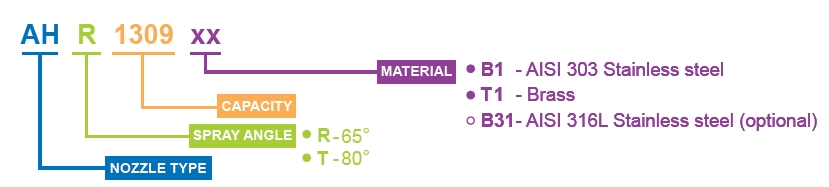

Zasada oznakowania

Kod dysz AH
