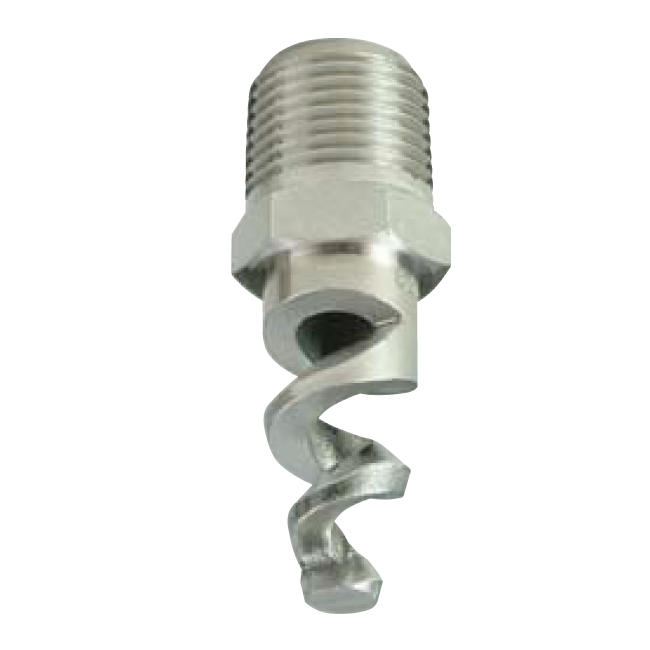

Jednoczęściowe dysze pełnostożkowe E z powierzchnią spiralną

Dysze pełnostożkowe serii E działają na zasadzie zderzenia strumienia wody z profilowaną powierzchnią spiralną, która nadaje strumieniowi pożądany kąt natrysku oraz stabilny kształt pełnego stożka. Są to jednoczęściowe dysze, pozbawione wewnętrznych wkładek, co znacząco upraszcza ich konstrukcję i zwiększa niezawodność pracy w trudnych warunkach przemysłowych.

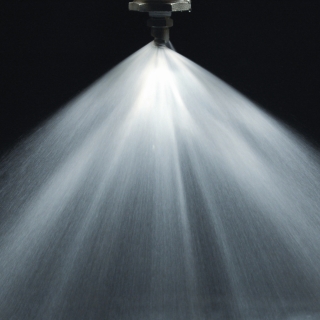

Duży zasięg natrysku i minimalne straty przepływu

Konstrukcja dysz serii E sprawia, że wlot cieczy ma niemal taką samą średnicę jak otwór wylotowy, co powoduje bardzo niskie straty ciśnienia. Dzięki temu dysze pełny stożek E są praktycznie bezodpływowe i zapewniają większy zasięg natrysku niż inne dysze pracujące przy tym samym przepływie i ciśnieniu. Taka charakterystyka umożliwia efektywne wykorzystanie energii strumienia oraz stabilną pracę nawet przy zmiennych warunkach zasilania.

Odporność i szeroki zakres materiałów

Dysze pełnostożkowe E mogą być wykonane ze stali nierdzewnej 316L, mosiądzu, PVC, PP, PVDF, PTFE oraz Hastelloy C22, co pozwala na ich zastosowanie w środowiskach o wysokiej agresywności chemicznej, podwyższonej temperaturze oraz w instalacjach wymagających bardzo wysokiej odporności korozyjnej.

Zastosowanie dysz pełnostożkowych serii E

Dysze pełnostożkowe E znajdują zastosowanie w hutnictwie w procesach odpylania, jako dysze przeciwpożarowe, w przemyśle chemicznym do zbijania piany, chłodzenia gazów oraz wtryskiwania środków chemicznych. Dzięki prostej konstrukcji, dużemu zasięgowi natrysku oraz wysokiej odporności materiałowej stanowią niezawodne rozwiązanie dla szerokiego zakresu aplikacji przemysłowych, w których wymagany jest pełny stożek natrysku i stabilna praca bez ryzyka zatykania.



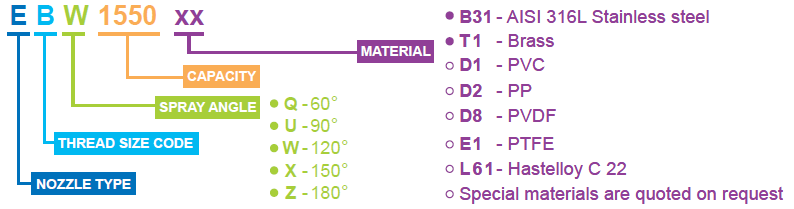

Kąt Kod
PNR		 RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10.0

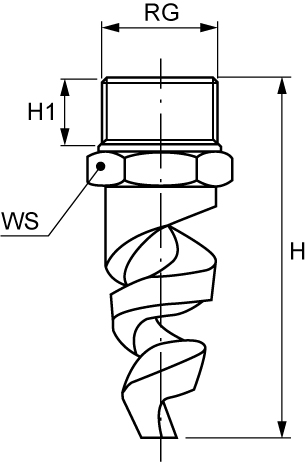

Wymiary mm
H H1 WS
60° EBQ 1550 xx 1/4" 2.4 2.4
2.66 3.18 4.49 5.50 7.10 8.40 10.0
45 12 14
  EBQ 2156 xx   4.0 3.2
7.54 9.01 12.7 15.6 20.1 23.8 28.5

  ECQ 2230 xx 3/8" 4.8 3.2
11.4 13.6 19.2 23.5 30.3 35.9 42.9
48 14 19
  ECQ 2410 xx   6.4 3.2
20.0 24.0 33.9 41.5 53.6 63.4 75.8

  ECQ 2640 xx   7.9 3.2
31.2 37.3 52.7 64.6 83.4 99.0 118

  EDQ 2940 xx 1/2" 9.5 4.7
45.6 54.5 77.1 94.4 122 144 172
64 18 22
  EDQ 3128 xx   11.1 4.7
61.8 73.9 105 128 165 196 234

  EEQ 3165 xx 3/4" 12.7 4.7
79.7 95.3 135 165 213 252 301
70 19 27
  EFQ 3260 xx 1" 15.9 6.3
126 150 212 260 336 397 475
92 26 34
  EFQ 3372 xx   19.0
180 215 304 372 480 568 679

  EHQ 3507 xx 1 1/2" 22.2 7.9
245 293 414 507 655 774 926
111 27 50
  EKQ 4109 xx 2" 34.9 11.1
527 629 890 1090 1407 1665 1990
149 31 65
90° EBU 1550 xx 1/4" 2.4 2.4
2.66 3.18 4.49 5.50 7.10 8.40 10.0
45 12 14
  EBU 2100 xx   3.2 3.2
4.83 5.77 8.16 10.0 12.9 15.3 18.3

  EBU 2156 xx   4.0 3.2
7.54 9.01 12.7 15.6 20.1 23.8 28.5

  ECU 2230 xx 3/8" 4.8 3.2
11.4 13.6 19.2 23.5 30.3 35.9 42.9
48 14 19
  ECU 2317 xx   5.6 3.9
15.3 18.3 25.9 31.7 40.9 48.4 57.9

  ECU 2410 xx   6.4 4.8
20.0 24.0 33.9 41.5 53.6 63.4 75.8

  ECU 2640 xx   7.9 5.5
31.2 37.3 52.7 64.6 83.4 98.7 118

  EDU 2940 xx 1/2" 9.5 3.3
45.6 54.5 77.1 94.4 122 144 172
64 18 22
  EDU 3128 xx   11.1 3.7
61.8 73.9 105 128 165 196 234

  EEU 3165 xx 3/4" 12.7 4.7
79.7 95.3 135 165 213 252 301
70 19 27
  EFU 3260 xx 1" 19.0 6.3
126 150 212 260 336 397 475
92 26 34
  EFU 3372 xx   23.0 6.3
180 215 304 372 480 568 679

  EKU 4109 xx 2" 34.9 11.1
527 629 890 1090 1407 1665 1990
149 31 65
  EMU 4204 xx 3" 44.5 14.3
985 1178 1666 2040 2634 3116 3725
219 42 89
  EMU 4267 xx   50.8
1290 1542 2180 2670 3447 4078 4875

120° EBW 1550 xx 1/4" 2.4 2.4
2.66 3.18 4.49 5.50 7.10 8.40 10.0
45 12 14
  EBW 2100 xx   3.2 3.2
4.83 5.77 8.16 10.0 12.9 15.3 18.3

  EBW 2156 xx   4.0 3.2
7.54 9.01 12.7 15.6 20.1 23.8 28.5

  ECW 2156 xx 3/8" 4.0 3.2
7.54 9.01 12.7 15.6 20.1 23.8 28.5
48 14 19
  ECW 2230 xx   4.8 3.2
11.4 13.6 19.2 23.5 30.3 35.9 42.9

  ECW 2317 xx   5.6 4.0
15.3 18.3 25.9 31.7 40.9 48.4 57.9

  ECW 2410 xx   6.4 4.0
20.0 24.0 33.9 41.5 53.6 63.4 75.8

  ECW 2640 xx   7.9 4.0
31.2 37.3 52.7 64.6 83.4 98.7 118

  EDW 2940 xx 1/2" 9.5 4.8
45.6 54.5 77.1 94.4 122 144 172
64 18 22
  EDW 3104 xx   9.7 4.8
50.2 60.0 84.9 104 134 159 190

  EDW 3128 xx   11.0 4.8
61.8 73.9 105 128 165 196 234

  EEW 3165 xx 3/4" 12.7 4.8
79.7 95.3 135 165 213 252 301
70 19 27
  EFW 3260 xx 1" 15.9 6.3
126 150 212 260 336 397 475
92 26 34
  EFW 3372 xx   19.0
180 215 304 372 480 568 679

  EHW 3507 xx 1 1/2" 22.2 7.9
245 293 414 507 655 774 926
111 27 50
  EHW 3663 xx   25.4
320 383 541 663 856 1013 1210

  EHW 3747 xx   28.6
361 431 610 747 964 1141 1364

  EKW 4109 xx 2" 34.9 11.1
527 629 890 1090 1407 1665 1990
149 31 65
  EKW 4139 xx   38.1
672 803 1136 1391 1796 2125 2540

  EMW 4204 xx 3" 44.5 14.3
985 1178 1666 2040 2634 3116 3725
203 35 90
  EMW 4265 xx   51
1280 1530 2164 2650 3421 4048 4838

  EPW 4412 xx 4" 63.5 15.9
1990 2379 3364 4120 5319 6293 7522
230 40 127
150° ECX 2230 xx 3/8" 4.8 3.2
11.4 13.6 19.2 23.5 30.3 35.9 42.9
48 14 19
  ECX 2317 xx   5.6 4.0
15.3 18.3 25.9 31.7 40.9 48.4 57.9

  ECX 2410 xx   6.4
20.0 24.0 33.9 41.5 53.6 63.4 75.8

  ECX 2640 xx   7.9
31.2 37.3 52.7 64.6 83.4 98.7 118

  EDX 2940 xx 1/2" 9.5 4.8
45.6 54.5 77.1 94.4 122 144 172
64 18 22
  EDX 3128 xx   11.1
61.8 73.9 105 128 165 196 234

  EEX 3165 xx 3/4" 12.7 4.8
79.7 95.3 135 165 213 252 301
70 19 27
  EFX 3260 xx 1" 15.9 6.3
126 150 212 260 336 397 475
92 26 34
  EFX 3372 xx   19.0
180 215 304 372 480 568 679

  EHX 3507 xx 1 1/2" 22.2 7.9
24.5 293 414 507 655 774 926
111 27 50
  EHX 3663 xx   25.4
320 383 541 663 856 1013 1210

  EHX 3747 xx   28.6
361 431 610 747 964 1141 1364

  EKX 4109 xx 2" 34.9 11.1
527 629 890 1090 1407 1665 1990
149 31 65
  EKX 4139 xx   38.1
672 803 1136 1391 1796 2125 2540

180° EBZ 2156 xx 1/4" 4.0 2.5
7.54 9.01 12.7 15.6 20.1 23.8 28.5
45 12 14
  ECZ 2230 xx 3/8" 4.8 3.2
11.4 13.6 19.2 23.5 30.3 35.9 42.9
48 14 19
  ECZ 2317 xx   5.6 4.0
15.3 18.3 25.9 31.7 40.9 48.4 57.9

  ECZ 2410 xx   6.4
20.0 24.0 33.9 41.5 53.6 63.4 75.8

  ECZ 2640 xx   7.9
31.2 37.3 52.7 64.6 83.4 98.7 118

  EDZ 2940 xx 1/2" 9.5 3.3
45.6 54.5 77.1 94.4 122 144 172
64 18 22
  EDZ 3128 xx   11.1 4.8
61.8 73.9 105 128 165 196 234

  EEZ 3165 xx 3/4" 12.7 4.7
79.7 95.3 135 165 213 252 301
70 19 27
  EFZ 3260 xx 1" 15.9 6.3
126 150 212 260 336 397 475
92 25 36
  EFZ 3372 xx   19.0
180 215 304 372 480 568 679

  EHZ 3507 xx 1 1/2" 22.2 7.9
245 293 414 507 655 774 926
111 27 50
  EHZ 3663 xx   25.4
320 383 541 663 856 1013 1210

  EHZ 3747 xx   28.6
361 431 610 747 964 1141 1364

  EKZ 4109 xx 2" 34.9 11.1
527 629 890 1090 1407 1665 1990
149 31 63
  EKZ 4139 xx   38.1
671 803 1136 1391 1796 2125 2540
