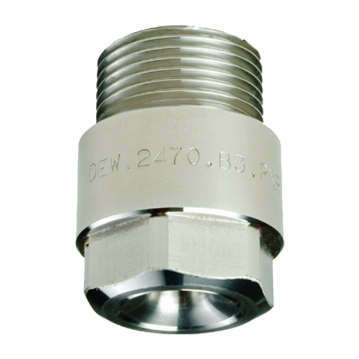

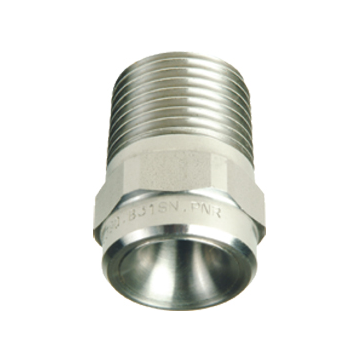

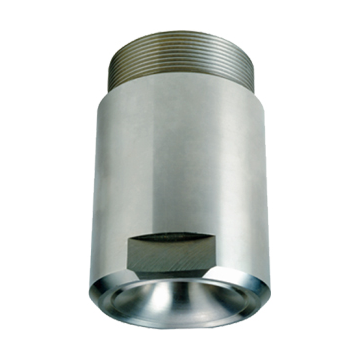

Dysze pełnostożkowe D do pracy w wysokich temperaturach

Dysze pełnostożkowe serii D zostały zaprojektowane do zastosowań przemysłowych wymagających ciągłego chłodzenia odlewów oraz stabilnej pracy w bardzo wysokich temperaturach. Konstrukcja dysz oparta jest na szerokich kanałach kierunkowych, które zapewniają równomierny rozkład strumienia oraz doskonały efekt mgły nawet przy dużych wydajnościach.

Szeroki zakres kątów i wydajności natrysku

Dysze pełny stożek D dostępne są w szerokim zakresie kątów natrysku, obejmującym wartości 45 stopni, 60 stopni, 90 stopni oraz 120 stopni, co umożliwia precyzyjne dopasowanie do wymagań procesu. Zakres wydajności rozpylania wynosi od 1,18 do 1470 litrów na minutę, dzięki czemu dysze te mogą być stosowane zarówno w instalacjach o małym przepływie, jak i w systemach wymagających bardzo dużej ilości cieczy.

W dyszach serii D łopatka wewnętrzna jest bezpiecznie zablokowana w korpusie w rozmiarach do 3/8", co zapobiega jej wydostaniu się podczas pracy w wysokich temperaturach. W większych rozmiarach konstrukcja umożliwia kompensację zmian temperatury, co pozwala na montaż dyszy w dowolnej orientacji bez ryzyka uszkodzenia lub pogorszenia parametrów natrysku.

Materiały wykonania i zastosowanie dysz pełnostożkowych serii D

Dysze pełnostożkowe D mogą być wykonane ze stali nierdzewnej 316L, stali nierdzewnej 303 oraz mosiądzu, co pozwala na ich zastosowanie w trudnych warunkach środowiskowych oraz w instalacjach narażonych na intensywne obciążenia cieplne i mechaniczne. Solidna konstrukcja zapewnia długą żywotność, stabilną pracę oraz wysoką odporność na zużycie.

Dysze pełnostożkowe serii D znajdują zastosowanie w hutnictwie, odlewnictwie, ciągłym chłodzeniu odlewów, procesach technologicznych pracujących w wysokich temperaturach oraz w instalacjach, w których wymagany jest pełny stożek natrysku, szeroki zakres wydajności i niezawodna praca w trybie ciągłym. Szeroka gama zastosowań sprawia, że dysze serii D stanowią optymalny wybór dla wymagających aplikacji przemysłowych.

Parametry dysz o standardowym przepływie

Kąt
DAM DBM DCM DDM
1/8" 1/4" 3/8" 1/2"
Kod
PNR		 D
mm		 D1
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10
 45°
●
1118 xx 1.1 1.0
0.57 0.68 0.96 1.18 1.52 1.80 2.15

● ●
1147 xx 1.2 1.1
0.71 0.85 1.20 1.47 1.90 2.25 2.68

● ●
1188 xx 1.3 1.2
0.91 1.09 1.54 1.88 2.43 2.87 3.43

● ●
1212 xx 1.4 1.2
1.02 1.22 1.73 2.12 2.74 3.24 3.87

● ●
1235 xx 1.5 1.3
1.14 1.36 1.92 2.35 3.03 3.59 4.29

● ●
1294 xx 1.7 1.5
1.42 1.70 2.40 2.94 3.80 4.49 5.37

  ● ●
1370 xx 2.0 1.8
1.79 2.14 3.02 3.70 4.78 5.65 6.76

  ● ●
1470 xx 2.1 2.0
2.27 2.71 3.84 4.70 6.07 7.18 8.58

  ● ●
1588 xx 2.3 2.0
2.84 3.39 4.80 5.88 7.59 8.98 10.7

  ● ● ●
1659 xx 2.5 2.2
3.18 3.80 5.38 6.59 8.51 10.1 12.0

    ● ●
1740 xx 2.7 2.3
3.57 4.27 6.04 7.40 9.55 11.3 13.5

    ● ●
1835 xx 2.8 2.6
4.03 4.82 6.82 8.35 10.8 12.8 15.2

    ● ●
1940 xx 3.0 3.0
4.54 5.43 7.68 9.40 12.1 14.4 17.2

    ● ●
2105 xx 3.2 3.2
5.07 6.06 8.57 10.5 13.6 16.0 19.2

    ● ●
2117 xx 3.4 3.3
5.65 6.75 9.55 11.7 15.1 17.9 21.4

    ● ●
2147 xx 3.8 3.7
7.10 8.49 12.0 14.7 19.0 22.5 26.8

      ●
2188 xx 4.3 4.3
9.08 10.9 15.4 18.8 24.3 28.7 34.3

      ●
2235 xx 5.0 4.5
11.4 13.6 19.2 23.5 30.3 35.9 42.9
Kąt
DAQ DBQ DCQ DDQ
1/8" 1/4" 3/8" 1/2"
Kod
PNR		 D
mm		 D1
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10
60°
●
0740 xx 1.0 0.5
0.36 0.43 0.60 0.74 0.96 1.13 1.35

● ●
1118 xx 1.2 0.8
0.57 0.68 0.96 1.18 1.52 1.80 2.15

● ●
1147 xx 1.3 1.0
0.71 0.85 1.20 1.47 1.90 2.25 2.68

● ●
1188 xx 1.4 1.1
0.91 1.09 1.54 1.88 2.43 2.87 3.43

● ●
1212 xx 1.5 1.2
1.02 1.22 1.73 2.12 2.74 3.24 3.87

● ●
1235 xx 1.6 1.2
1.14 1.36 1.92 2.35 3.03 3.59 4.29

● ●
1294 xx 1.8 1.3
1.42 1.70 2.40 2.94 3.80 4.49 5.37

● ● ●
1370 xx 2.0 1.4
1.79 2.14 3.02 3.70 4.78 5.65 6.76

● ● ●
1470 xx 2.4 1.9
2.27 2.71 3.84 4.70 6.07 7.18 8.58

  ● ●
1588 xx 2.6 2.0
2.84 3.39 4.80 5.88 7.59 8.98 10.7

  ● ●
1659 xx 2.7 2.0
3.18 3.80 5.38 6.59 8.51 10.1 12.0

  ● ● ●
1740 xx 2.9 2.0
3.57 4.27 6.04 7.40 9.55 11.3 13.5

  ● ● ●
1835 xx 3.2 2.8
4.03 4.82 6.82 8.35 10.8 12.8 15.2

  ● ● ●
1940 xx 3.2 2.8
4.54 5.43 7.68 9.40 12.1 14.4 17.2

  ● ● ●
2105 xx 3.4 3.0
5.07 6.06 8.57 10.5 13.6 16.0 19.2

    ● ●
2117 xx 3.6 3.0
5.65 6.75 9.55 11.7 15.1 17.9 21.4

    ● ●
2147 xx 4.0 3.3
7.10 8.49 12.0 14.7 19.0 22.5 26.8

    ● ●
2188 xx 4.5 3.7
9.08 10.9 15.4 18.8 24.3 28.7 34.3

      ●
2235 xx 5.2 4.5
11.4 13.6 19.2 23.5 30.3 35.9 42.9

      ●
2294 xx 5.8 4.7
14.2 17.0 24.0 29.4 38.0 44.9 53.7
Kąt
DAU DBU DCU DDU
1/8" 1/4" 3/8" 1/2"
Kod
PNR		 D
mm		 D1
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10
90°
●
0740 xx 1.0 0.5
0.36 0.43 0.60 0.74 0.96 1.13 1.35

●
1118 xx 1.2 0.8
0.57 0.68 0.96 1.18 1.52 1.80 2.15

● ●
1147 xx 1.3 1.0
0.71 0.85 1.20 1.47 1.90 2.25 2.68

● ●
1188 xx 1.4 1.2
0.91 1.09 1.54 1.88 2.43 2.87 3.43

● ●
1212 xx 1.5 1.2
1.02 1.22 1.73 2.12 2.74 3.24 3.87

● ●
1235 xx 1.6 1.3
1.14 1.36 1.92 2.35 3.03 3.59 4.29

● ●
1294 xx 1.8 1.3
1.42 1.70 2.40 2.94 3.80 4.49 5.37

● ● ●
1370 xx 2.0 1.4
1.79 2.14 3.02 3.70 4.78 5.65 6.76

  ● ●
1470 xx 2.4 1.8
2.27 2.71 3.84 4.70 6.07 7.18 8.58

  ● ●
1588 xx 2.6 1.8
2.84 3.39 4.80 5.88 7.59 8.98 10.7

  ● ●
1659 xx 2.7 2.0
3.18 3.80 5.38 6.59 8.51 10.1 12.0

  ● ●
1740 xx 2.9 2.0
3.57 4.27 6.04 7.40 9.55 11.3 13.5

  ● ●
1835 xx 3.3 2.0
4.03 4.82 6.82 8.35 10.8 12.8 15.2

  ● ●
1940 xx 3.3 2.4
4.54 5.43 7.68 9.40 12.1 14.4 17.2

  ● ●
2105 xx 3.5 2.6
5.07 6.06 8.57 10.5 13.6 16.0 19.2

    ●
2117 xx 3.7 2.7
5.65 6.75 9.55 11.7 15.1 17.9 21.4

    ●
2147 xx 4.0 3.2
7.10 8.49 12.0 14.7 19.0 22.5 26.8

    ●
2164 xx 4.1 3.2
7.92 9.47 13.4 16.4 21.2 25.1 29.9

      ●
2188 xx 4.7 3.2
9.08 10.9 15.4 18.8 24.3 28.7 34.3

      ●
2235 xx 5.2 3.8
11.4 13.6 19.2 23.5 30.3 35.9 42.9

      ●
2294 xx 5.8 3.8
14.2 17.0 24.0 29.4 38.0 44.9 53.7

      ●
2370 xx 6.4 3.8
17.9 21.4 30.2 37.0 47.8 56.5 67.6
Kąt
DAW DBW DCW DDW
1/8" 1/4" 3/8" 1/2"
Kod
PNR		 D
mm		 D1
mm
Wydajność (l/min) przy wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10
120°
●
0740 xx 1.0 0.5
0.36 0.43 0.60 0.74 0.96 1.13 1.35

● ●
1118 xx 1.2 0.8
0.57 0.68 0.96 1.18 1.52 1.80 2.15

● ●
1147 xx 1.3 0.9
0.71 0.85 1.20 1.47 1.90 2.25 2.68

● ●
1235 xx 1.6 1.2
1.14 1.36 1.92 2.35 3.03 3.59 4.29

● ●
1188 xx 1.5 1.0
0.91 1.09 1.54 1.88 2.43 2.87 3.43

● ●
1212 xx 1.6 1.1
1.02 1.22 1.73 2.12 2.74 3.24 3.87

● ●
1294 xx 1.9 1.3
1.42 1.70 2.40 2.94 3.80 4.49 5.37

● ●
1370 xx 2.1 1.4
1.79 2.14 3.02 3.70 4.78 5.65 6.76

  ● ●
1470 xx 2.4 1.6
2.27 2.71 3.84 4.70 6.07 7.18 8.58

  ● ●
1588 xx 2.7 1.8
2.84 3.39 4.80 5.88 7.59 8.98 10.7

  ● ●
1659 xx 3.0 1.8
3.18 3.80 5.38 6.59 8.51 10.1 12.0

  ● ●
1740 xx 3.1 1.9
3.57 4.27 6.04 7.40 9.55 11.3 13.5

  ● ●
1835 xx 3.3 1.9
4.03 4.82 6.82 8.35 10.8 12.8 15.2

  ● ●
1940 xx 3.5 1.9
4.54 5.43 7.68 9.40 12.1 14.4 17.2

  ● ●
2105 xx 3.7 2.3
5.07 6.06 8.57 10.5 13.6 16.0 19.2

    ●
2117 xx 3.8 2.4
5.65 6.75 9.55 11.7 15.1 17.9 21.4

    ●
2147 xx 4.2 2.7
7.10 8.49 12.0 14.7 19.0 22.5 26.8

    ●
2164 xx 4.4 2.7
7.92 9.47 13.4 16.4 21.2 25.1 29.9

    ● ●
2188 xx 4.6 3.1
9.08 10.9 15.4 18.8 24.3 28.7 34.3

    ● ●
2235 xx 5.3 3.3
11.4 13.6 19.2 23.5 30.3 35.9 42.9

    ● ●
2294 xx 5.9 4.1
14.2 17.0 24.0 29.4 38.0 44.9 53.7

      ●
2370 xx 6.6 4.7
17.9 21.4 30.2 37.0 47.8 56.5 67.6

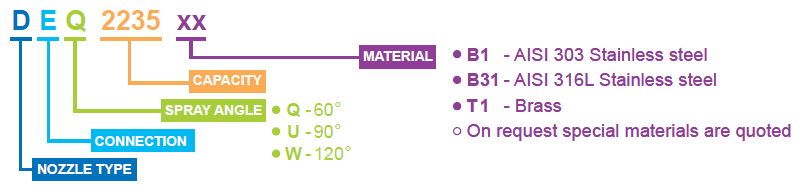

Parametry dysz z wysokim przepływem

Kąt Kod
PNR		 RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10.0
Wymiary
mm
H H1 WS
60° DEQ 2235 xx 3/4" 4.8 3.5
11.4 13.6 19.2 23.5 30.3 35.9 42.9
43 16 27
  DEQ 2295 xx   5.5 4.5
14.2 17.0 24.1 29.5 38.1 45.1 53.9

  DEQ 2370 xx   6.0 4.5
17.9 21.4 30.2 37.0 47.8 56.5 67.6

  DEQ 2470 xx   7.0 4.5
22.7 27.1 38.4 47.0 60.7 71.8 85.8

  DFQ 2470 xx 1" 7.0 5.6
22.7 27.1 38.4 47.0 60.7 71.8 85.8
58 18 36
  DFQ 2590 xx   7.8 5.6
28.5 34.1 48.2 59.0 76.2 90.1 108

  DFQ 2740 xx 1" 9.5 5.6
35.7 42.7 60.4 74.0 95.5 113 135
74 19 41
  DGQ 2740 xx 1 1/4" 9.5 5.6
35.7 42.7 60.4 74.0 95.5 113 135
74 19 41
  DGQ 3118 xx   12.5 6.0
57.0 68.1 96.3 118 152 180 215

  DGQ 3147 xx   16.7 6.0
71.0 84.9 120 147 190 225 268
74 19 41
  DHQ 3147 xx 1 1/2" 13.0 9.0
71.0 84.9 120 147 190 225 268
85 19 50
  DKQ 3188 xx 2" 15.0 9.0
90.8 109 154 188 243 287 343
106 24 60
  DKQ 3235 xx   16.0 11.0
114 136 192 235 303 359 429

  DKQ 3294 xx   17.0 11.1
142 170 240 294 380 449 537

  DLQ 3370 xx 2 1/2" 17.5 11.1
179 214 302 370 478 565 676
128 27 75
  DLQ 3470 xx   23.0 11.1
227 271 384 470 607 718 858

  DMQ 3588 xx 3" 28.0 14.3
284 339 480 588 759 898 1074
153 30 85
  DNQ 3740 xx 3 1/2" 29.0 17.5
357 427 604 740 955 1130 1351
190 32 105
  DNQ 3940 xx   36.0 17.5
454 543 768 940 1214 1436 1716

  DPQ 4117 xx 4" 39.0 19.0
568 678 959 1175 1517 1795 2145
205 36 110
90° DEU 2295 xx 3/4" 5.8 3.0
14.2 17.0 24.1 29.5 38.1 45.1 53.9
43 16 27
  DEU 2370 xx   6.4 4.5
17.9 21.4 30.2 37.0 47.8 56.5 67.6

  DEU 2470 xx   8.0 4.5
22.7 27.1 38.4 47.0 60.7 71.8 85.8

  DEU 2590 xx   9.7 4.5
28.5 34.1 48.2 59.0 76.2 90.1 108
43 16 27
  DFU 2590 xx 1" 8.6 4.5
28.5 34.1 48.2 59.0 76.2 90.1 108
58 18 36
  DFU 2740 xx   9.3 5.0
35.7 42.7 60.4 74.0 95.5 113 135

  DFU 2830 xx   9.9 6.0
40.3 48.2 68.2 83.5 108 128 152

  DGU 3118 xx 1 1/4" 13.0 6.0
57.0 68.1 96.3 118 152 180 215
74 19 41
  DGU 3147 xx   16.0 6.0
71.0 84.9 120 147 190 225 268

  DHU 3147 xx 1 1/2" 16.0 6.0
71.0 84.9 120 147 190 225 268
85 19 50
  DHU 3188 xx   14.5 9.0
90.8 109 154 188 243 287 343
85 19 50
  DKU 3235 xx 2" 16.6 11.0
114 136 192 235 303 359 429
106 24 60
  DKU 3294 xx   18.0 11.0
142 170 240 294 380 449 537

  DKU 3370 xx   25.0 11.0
179 214 302 370 478 565 676

  DLU 3470 xx 2 1/2" 27.0 11.1
227 271 384 470 607 718 858
128 27 75
  DLU 3588 xx   30.0 14.3
284 339 480 588 759 898 1074

  DMU 3740 xx 3" 30.0 17.5
357 427 604 740 955 1130 1351
153 30 85
  DMU 3870 xx   32.5 17.5
420 502 710 870 1123 1329 1588

  DNU 3940 xx 3 1/2" 35.5 17.5
454 543 768 940 1214 1436 1716
190 32 105
  DNU 4117 xx   39.0 19.0
568 678 969 1175 1517 1795 2145

  DPU 4147 xx 4" 42.8 25.4
710 849 1200 1470 1898 2245 2684
205 36 110
120° DEW 2295 xx 3/4" 5.1 3.0
14.2 17.0 24.1 29.5 38.1 45.1 53.9
43 16 27
  DEW 2370 xx   6.5 3.5
17.9 21.4 30.2 37.0 47.8 56.5 67.6

  DEW 2470 xx   8.5 4.5
22.7 27.1 38.4 47.0 60.7 71.8 85.8

  DEW 2590 xx   9.2 4.5
28.5 34.1 48.2 59.0 76.2 90.1 108
43 16 27
  DFW 2590 xx 1" 11.5 4.5
28.5 34.1 48.2 59.0 76.2 90.1 108
58 18 36
  DFW 2740 xx   12.0 4.5
35.7 42.7 60.4 74.0 95.5 113 135

  DFW 2830 xx   13.0 5.6
40.3 48.2 68.2 83.5 108 128 152

  DGW 3118 xx 1 1/4" 13.5 6.0
57.0 68.1 96.3 118 152 180 215
74 19 41
  DGW 3147 xx   17.0 6.0
71.0 84.9 120 147 190 225 268

  DHW 3118 xx 1 1/2" 13.0 6.0
57.0 68.1 96 118 152 180 215
85 19 50
  DHW 3188 xx   20.0 9.0
90.8 109 154 188 243 287 343
85 19 50
  DKW 3235 xx 2" 18.0 11.0
114 136 192 235 303 359 429
106 24 60
  DKW 3294 xx   19.0 11.0
142 170 240 294 380 449 537

  DKW 3370 xx   21.3 11.0
179 214 302 370 478 565 676

  DLW 3470 xx 2 1/2" 23.5 11.1
227 271 384 470 607 718 858
128 27 75
  DLW 3588 xx   26.5 14.3
284 339 480 588 759 898 1074

  DMW 3740 xx 3" 29.5 17.5
357 427 604 740 955 1130 1351
153 30 85
  DMW 3870 xx   32.0 17.5
420 502 710 870 1123 1329 1588

  DNW 3940 xx 3 1/2" 33.5 17.5
454 543 768 940 1214 1436 1716
190 32 105
  DNW 4117 xx   37.0 19.0
568 678 959 1175 1517 1795 2145

  DPW 4147 xx 4" 42.0 25.4
710 849 1200 1470 1898 2245 2684
205 36 110
