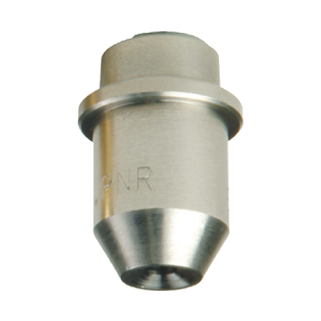

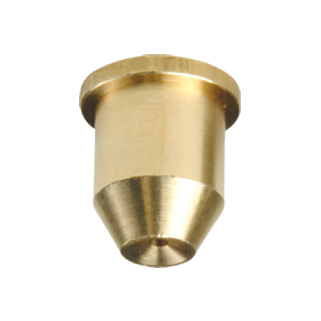

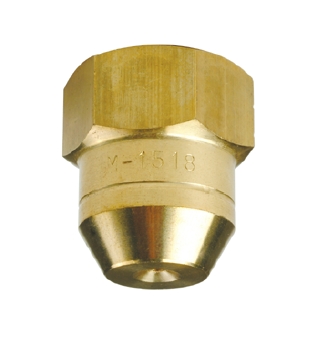

Dysza BXDysza BXDysze BJDysza BX BJ
Dysza pełnostożkowa BX/BJ
wytwarza jednolity strumień w kształcie pełnego stożka z okrągłym obszarem oddziaływania. Dzięki ich konstrukcji można je łatwo rozmontować i wyczyścić w przypadku zatkania. Dysze te mają bezpiecznie zamocowane wkładki rozpylające typu X-vane wewnątrz korpusu do rozmiaru gwintu 3/8 ". Jeśli chodzi o dyszę o pełnym stożku BX BJ, dostępne są również z gwintem żeńskim 3/8 ". W przemyśle stalowym dysze natryskowe zamocowane na rurach wodnych mogą zostać łatwo uszkodzone podczas procesu produkcyjnego. PNR może zaoferować idealne rozwiązanie tego problemu, dysze serii BJ. Jeśli spawane końcówki są już zużyte, można użyć dysz BJ zamiast BX. Mają te same cechy techniczne i długość strumienia. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L (opcja), 303, mosiądzu.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt Kod
PNR
D
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
1.0 2.0 3.0 5.0 10.0
Kąt strumienia (°) przy ciśnieniu (bar)
1.5 3.0 6.0
60° BXQ 1149 xx 1.3
0.86 1.22 1.49 1.92 2.72
50° 50° 45°
  BXQ 1223 xx 1.7
1.29 1.82 2.23 2.88 4.07
65° 65° 49°
  BXQ 1262 xx 1.7
1.51 2.14 2.62 3.38 4.78
50° 50° 46°
  BXQ 1372 xx 2.1
2.15 3.04 3.72 4.80 6.79
65° 65° 59°
  BXQ 1508 xx 2.4
2.93 4.15 5.08 6.56 9.27
50° 50° 46°
  BXQ 1626 xx 2.9
3.61 5.11 6.26 8.08 11.4
60° 60° 55°
  BXQ 1743 xx 2.9
4.29 6.07 7.43 9.59 13.6
67° 67° 61°

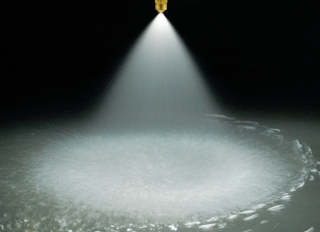

Wzór strumienia

Strumień dyszy BX

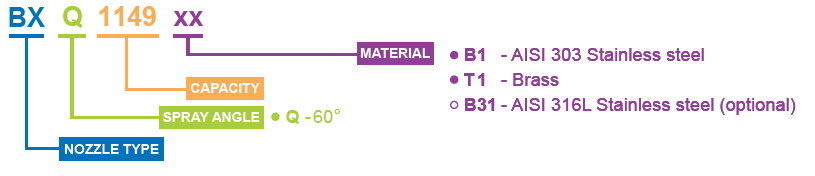

Zasada oznakowania

Kod dyszy BX BJ
