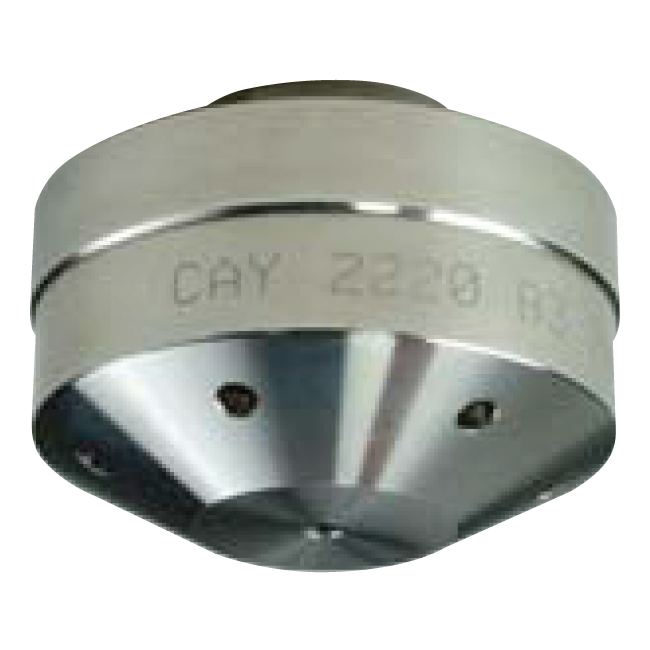

Dysze pełnostożkowe CAY do intensywnej atomizacji i efektu mgły

Dysze pełnostożkowe CAY, nazywane również dyszami wiązkowymi, zostały zaprojektowane do zastosowań przemysłowych wymagających bardzo drobnej atomizacji cieczy, wysokiej wydajności natrysku oraz efektu jednorodnej mgły. Konstrukcja dyszy umożliwia wytwarzanie drobnych kropli wyłącznie przy użyciu ciśnienia hydraulicznego, bez konieczności stosowania sprężonego powietrza, co znacząco upraszcza instalację i obniża koszty eksploatacji.

Wielootworowa konstrukcja i drobne krople

Kluczową cechą, jaką posiadają dysze pełny stożek CAY, jest zastosowanie siedmiu otworów wylotowych, które przy tym samym ciśnieniu roboczym i przy tej samej ilości cieczy wytwarzają znacznie drobniejszy rozprysk niż standardowe dysze pełnostożkowe z pojedynczym otworem. Rozdzielenie strumienia na kilka mniejszych kanałów powoduje powstanie bardzo drobnych kropli, co przekłada się na wysoką efektywność atomizacji oraz równomierne pokrycie powierzchni.

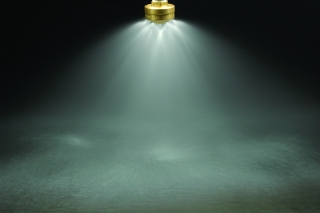

Szeroki kąt natrysku i większy zasięg

Dysze CAY charakteryzują się szerokim kątem natrysku 130 stopni, który zapewnia większy zasięg strumienia oraz skuteczne działanie w aplikacjach wymagających intensywnego zraszania i mgły. Takie parametry sprawiają, że dysze te są najlepszym wyborem wszędzie tam, gdzie wymagane są duże zdolności natryskiwania, delikatny rozprysk oraz stabilna praca przy wysokiej wydajności.

Materiały wykonania i trwałość

Dysze pełnostożkowe CAY mogą być wykonane ze stali nierdzewnej 316L, stali nierdzewnej 303, mosiądzu oraz mosiądzu niklowanego, co umożliwia ich zastosowanie w szerokim zakresie warunków środowiskowych i procesowych. Odpowiedni dobór materiału zapewnia odporność na korozję, długą żywotność oraz niezawodną pracę w instalacjach pracujących w trybie ciągłym.

Zastosowanie dysz pełnostożkowych CAY

Dysze wiązkowe CAY znajdują zastosowanie w systemach zraszania, nawilżania, chłodzenia procesowego, delikatnego mycia oraz w aplikacjach przemysłowych, w których kluczowe znaczenie ma bardzo drobna atomizacja cieczy, efekt mgły oraz wysoka wydajność natrysku przy pełnym stożku rozpylania.



Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić

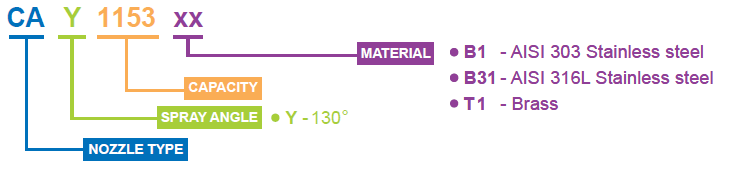

Kąt Kod
PNR		 RF
inch		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.7 1.0 1.5 2.0 3.0 5.0 10.0

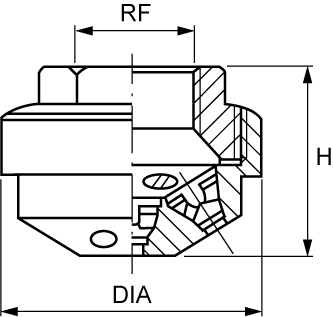

Wymiaty
mm
NR DIA H
130° CAY 1153 xx 1/2" 1.0 0.5
0.74 0.88 1.08 1.25 1.53 1.98 2.79
7 40 33.5
  CAY 1274 xx   1.8 0.5
1.32 1.58 1.94 2.24 2.74 3.54 5.00

  CAY 1343 xx 3/4" 1.0 1.0
1.66 1.98 2.43 2.80 3.43 4.43 6.26
7 63 46.0
  CAY 1551 xx   1.4 1.4
2.66 3.18 3.90 4.50 5.51 7.11 10.1

  CAY 1870 xx   2.0 2.0
4.20 5.02 6.15 7.10 8.70 11.2 15.9

  CAY 2116 xx   2.5 2.0
5.60 6.70 8.20 9.47 11.6 15.0 21.2

  CAY 2145 xx   3.0 2.0
7.00 8.37 10.3 11.8 14.5 18.7 26.5

  CAY 2184 xx   3.5 2.0
8.89 10.6 13.0 15.0 18.4 23.8 33.6

  CAY 2220 xx   4.0 2.0
10.6 12.7 15.6 18.0 22.0 28.4 40.2

  CAY 2342 xx   3.5 1.7
16.5 19.8 24.2 27.9 34.2 44.2 62.4

  CAY 2434 xx   4.0 1.7
21.0 25.1 30.7 35.4 43.4 56.0 79.2

  CAY 2551 xx   5.0 1.7
26.6 31.8 39.0 45.0 55.1 71.1 101

  CAY 2728 xx   6.0 1.7
35.2 42.0 51.5 59.4 72.8 94.0 133

  CAY 2385 xx 1" 5.0 3.2
18.6 22.2 27.2 31.4 38.5 49.7 70.3
7 120 81.0
  CAY 2489 xx   6.0 3.6
23.6 28.2 34.6 39.9 48.9 63.1 89.3

  CAY 2685 xx   8.0 3.6
33.1 39.6 48.4 55.9 68.5 88.4 125

  CAY 2979 xx   6.0 2.5
47.3 56.5 69.2 79.9 97.9 126 179

  CAY 3137 xx   8.0 2.5
66.2 79.1 96.9 112 137 177 250

  CAY 3130 xx 2" 9.0 3.2
62.8 75.1 91.9 106 130 168 237
7 155 104.5
  CAY 3184 xx   12.0 3.2
88.9 106 130 150 184 238 336

  CAY 3245 xx   15.0 3.6
118 142 173 200 245 316 447

  CAY 3260 xx   9.0 3.0
126 150 184 212 260 336 475

  CAY 3367 xx   12.0 3.0
177 212 260 300 367 474 670

  CAY 3490 xx   15.0 3.0
237 283 346 400 490 633 895
