Dysze pełnostożkowe BE/BG – stabilny natrysk w szerokim zakresie kątów

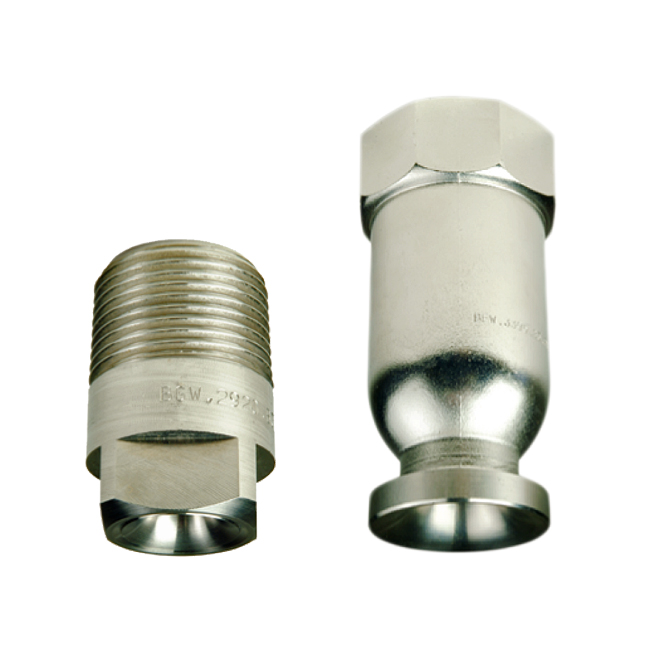

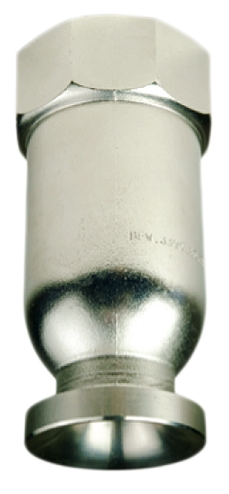

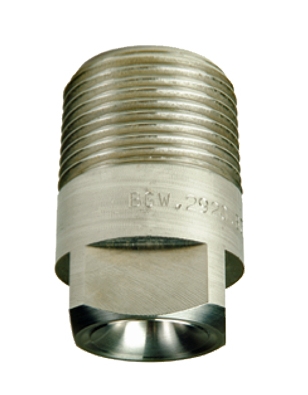

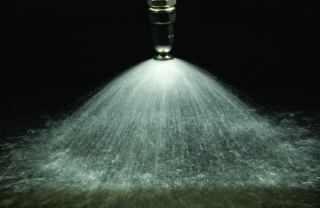

Dysza z pełnym stożkiem BE/BG to kompaktowe i niezawodne rozwiązanie przeznaczone do aplikacji przemysłowych wymagających równomiernego rozprowadzenia cieczy oraz stabilnej pracy przy większych wydajnościach. Dwuczęściowa konstrukcja dyszy została zaprojektowana tak, aby zapewnić jednorodny stożek natrysku o kątach od 70° do 120°, umożliwiając skuteczne pokrycie powierzchni. Dysze BE/BG pracują w zakresie wydajności od 4,8 do 10,40 l/min, zachowując stabilność strumienia nawet przy intensywnej eksploatacji. Kluczowym elementem konstrukcji jest wkładka mieszająca, która odpowiada za równomierny rozkład strumienia oraz wysoką odporność na zatykanie, również podczas pracy z większymi przepływami.

Materiały wykonania i trwałość

Dysze pełnostożkowe BE/BG mogą być wykonane z wysokiej jakości materiałów, zapewniających długą żywotność i odporność na trudne warunki pracy: stal nierdzewna 316L, stal nierdzewna 303, mosiądz. Dobór odpowiedniego materiału pozwala na dopasowanie dyszy do warunków temperaturowych, agresywności medium oraz wymagań instalacji.

Zastosowanie dysz BE/BG

Dysze BE/BG znajdują zastosowanie w wielu procesach przemysłowych, takich jak: mycie i płukanie powierzchni, chłodzenie elementów i instalacji, zraszanie i natrysk procesowy, aplikacje wymagające równomiernego pełnego stożka i niskiej podatności na zatykanie. Połączenie prostej konstrukcji, stabilnej pracy i odporności na zapychanie sprawia, że dysze pełnostożkowe BE/BG są praktycznym i ekonomicznym wyborem dla wielu instalacji przemysłowych



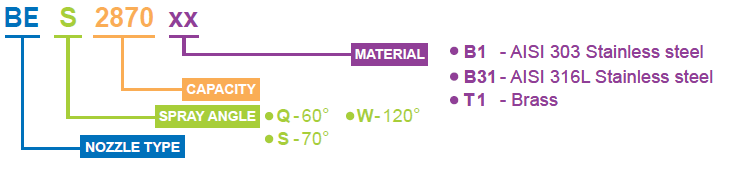

Standardowy kąt natrysku

Typ
dyszy
BES
GW		 BGQ
GZ
Kod
PNR		 RF
RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 2.0 3.0 5.0 7.0 10
Uzyskany kąt strumienia (°) przy ciśnieniu (bar)
0.5 1.5 6.0
  ●
1480 xx 1/4" 2.3 1.6
1.96 2.77 3.92 4.80 6.20 7.33 8.76
45° 50° 46°
  ●
1740 xx   2.9 1.6
3.02 4.27 6.04 7.40 9.55 11.3 13.5
58° 67° 61°
  ●
1700 xx 3/8" 2.6 2.4
2.86 4.04 5.72 7.00 9.04 10.7 12.8
45° 50° 46°
  ●
2111 xx   3.6 2.4
4.53 6.41 9.06 11.1 14.3 17.0 20.3
64° 67° 61°
  ●
2163 xx   4.5 2.8
6.65 9.41 13.3 16.3 21.0 24.9 29.8
87° 90° 82°
  ●
2185 xx 1/2" 4.5 3.2
7.55 10.7 15.1 18.5 23.9 28.3 33.8
64° 67° 61°
  ●
2300 xx   6.3 3.6
12.3 17.3 24.5 30.0 38.7 45.8 54.8
88° 91° 83°
● ●
2220 xx 3/4" 4.9 4.4
8.98 12.7 18.0 22.0 28.4 33.6 40.2
48° 50° 46°
● ●
2350 xx   6.4 4.4
14.3 20.2 28.6 35.0 45.2 53.5 63.9
67° 70° 63°
● ●
2610 xx   9.5 5.2
24.9 35.2 49.8 61.0 78.8 93.2 111
89° 92° 84°
● ●
2370 xx 1" 6.0 5.6
15.1 21.4 30.2 37.0 47.8 56.5 67.6
48° 50° 46°
● ●
2611 xx   8.3 5.6
24.9 35.2 49.8 61.0 78.8 93.2 111
67° 68° 62°
● ●
2870 xx   11.9 5.6
35.5 50.2 71.0 87.0 112 133 159
78° 90° 94°
● ●
3104 xx   11.9 6.4
42.5 60.0 84.9 104 134 159 190
89° 92° 84°
●
2520 xx 1 1/4" 7.4 6.4
21.2 30.0 42.5 52.0 67.1 79.4 95
48° 50° 44°
●
2871 xx   9.6 6.4
35.5 50.2 71.0 87.0 112 133 159
64° 67° 58°
●
3105 xx   10.7 6.4
42.9 60.6 85.7 105 136 160 192
66° 70° 60°
●
3174 xx   15.1 7.9
71.0 100 142 174 225 266 318
90° 93° 81°
●
2872 xx 1 1/2" 9.5 8.7
35.5 50.2 71.0 87.0 112 133 159
48° 50° 44°
●
3139 xx   12.7 8.7
56.8 80.3 113 139 180 212 254
72° 74° 64°
●
3175 xx   14.3 8.7
71.4 101 143 175 226 267 320
74° 76° 66°
●
3260 xx   18.3 10.3
106 150 212 260 336 397 475
91° 94° 82°
●
3148 xx 2" 12.7 11.1
60.4 85.5 121 148 191 226 270
49° 50° 44°
●
3261 xx   17.3 11.1
106 150 212 260 336 397 475
72° 74° 64°
●
3305 xx   19.2 11.1
125 176 249 305 394 466 557
75° 77° 68°
●
3350 xx   21.0 11.1
143 202 286 350 452 535 639
78° 80° 70°
●
3435 xx   23.8 14.3
178 251 355 435 562 665 794
83° 85° 75°
●
3520 xx   28.6 14.3
212 300 425 520 671 794 949
98° 100° 86°
●
3215 xx 2 1/2" 15.1 14.3
87.8 124 176 215 278 328 393
49° 50° 44°
●
3436 xx   22.2 14.3
178 251 355 435 562 665 794
72° 74° 64°
●
3521 xx   24.6 14.3
212 300 425 520 671 794 949
76° 78° 68°
●
3610 xx   28.6 14.3
249 352 498 610 788 932 1114
79° 82° 72°
●
3700 xx   28.6 17.5
286 404 572 700 904 1069 1278
86° 88° 77°
●
3780 xx   31.8 17.5
318 450 637 780 1007 1192 1424
95° 97° 84°
●
3365 xx 3" 19.1 17.5
149 211 298 365 471 558 666
49° 50° 44°
●
3701 xx   27.8 17.5
286 404 572 700 904 1069 1278
81° 84° 73°
●
3781 xx   30.2 17.5
318 450 637 780 1007 1192 1424
86° 89° 77°
●
3870 xx   32.5 17.5
355 502 710 870 1123 1320 1588
92° 95° 83°
●
4104 xx   34.9 20.6
425 600 849 1040 1343 1589 1899
102° 105° 89°

Szeroki kąt natrysku

Typ
dyszy
BEW
GW		 BGW
GZ
Kod
PNR		 RF
RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.5 1.0 2.0 3.0 5.0 7.0 10
Uzyskany kąt strumienia (°) przy ciśnieniu (bar)
0.5 1.5 6.0
  ●
2100 xx 1/4" 3.3 1.6
4.08 5.77 8.16 10.0 12.9 15.3 18.3
114° 120° 103°
  ●
2122 xx 3/8" 3.6 2.4
4.98 7.04 9.96 12.2 15.8 18.6 22.3
114° 120° 103°
  ●
2144 xx   4.0 2.4
5.88 8.31 11.8 14.4 18.6 22.0 26.3
114° 120° 104°
  ●
2172 xx   5.1 2.4
7.02 9.93 14.0 17.2 22.2 26.3 31.4
114° 120° 104°
  ●
2194 xx   5.2 2.8
7.92 11.2 15.8 19.4 25.0 29.6 35.4
114° 120° 106°
  ●
2220 xx 1/2" 5.0 3.0
8.98 12.7 18.0 22.0 28.4 33.6 40.2
114° 120° 108°
  ●
2250 xx   5.4 3.0
10.2 14.4 20.4 25.0 32.3 38.2 45.6
114° 120° 108°
  ●
2290 xx   6.4 3.0
11.8 16.7 23.7 29.0 37.4 44.3 53.0
114° 120° 108°
  ●
2320 xx   6.9 3.0
13.1 18.5 26.1 32.0 41.3 48.9 58.4
114° 120° 110°
  ●
2360 xx   7.6 3.0
14.7 20.8 29.4 36.0 46.5 55.0 65.7
114° 120° 112°
● ●
2500 xx 3/4" 8.7 4.5
20.4 28.9 40.8 50.0 64.6 76.4 91.3
115° 120° 112°
● ●
2920 xx 1" 11.5 5.6
37.6 53.1 75.1 92.0 119 141 168
117° 120° 117°
● ●
3134 xx 1 1/4" 14.0 6.0
54.7 77.4 109 134 173 205 245
118° 121° 119°
● ●
3200 xx 1 1/2" 16.5 9.0
81.7 116 163 200 258 306 365
119° 124° 119°
●
3395 xx 2" 24.0 11.1
161 228 323 395 510 603 721
120° 124° 119°
●
3590 xx 2 1/2" 26.0 14.3
241 341 482 590 762 901 1077
120° 125° 119°
●
3800 xx 3" 32.0 17.5
327 462 653 800 1033 1222 1461
120° 125° 119°
