Dysza CHDysza CH
Seria dysz pełnostożkowych CH obejmuje dysze kumulacyjne o dużej i małej wydajności. Są dostępne w wersjach 7 i 13 dysz. Kilka dysz składa się na jednym korpusie o małej objętości i szerokim zasięgu natrysku. Wielkość kropel wynosi 1 / 3-1 / 2 w porównaniu do tych wytwarzanych przez pojedynczą dyszę o tej samej wydajności. Wartością dodaną do dyszy o pełnym stożku CH jest szeroki zakres natrysku. Mogą być zastosowane jako dysze przeciwpożarowe. Dysze mogą być wykonane ze stali nierdzewnej w gatunku 316L, stali nierdzewnej w gatunku 303, mosiądzu.

Dostępne modele dysz

Aby uzyskać więcej informacji, kliknij plik PDF, aby wyświetlić arkusz danych.



Kąt Kod
PNR		 RF
inch		 D
inch
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
1.0 2.0 3.0 5.0 10.0

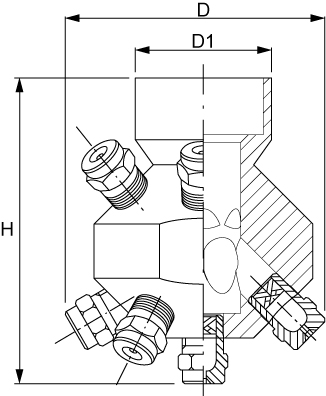

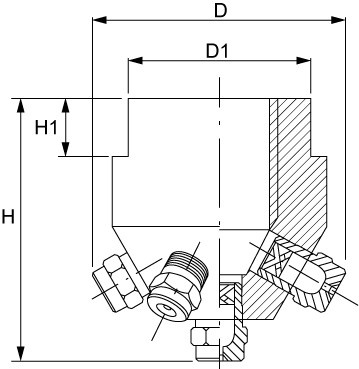

Wymiary
mm
D D1 H H1
NR
200° CHZ 1826 xx 3/4" 1/8"
4.77 6.47 8.26 10.7 15.1
71 40 55 13
7
  CHZ 2165 xx
9.53 13.5 16.5 21.3 3


  CHZ 2329 xx 1" 1/4"
19.0 26.9 32.9 42.5 60.1
89 46 68 17

  CHZ 2585 xx
33.8 47.8 58.5 75.5 106.8


  CHZ 2819 xx
47.3 66.9 81.9 105.7 149.5


  CHZ 3102 xx 1 1/2" 3/8"
59.4 84.0 102.9 132.8 187.9
128 70 93 20

  CHZ 3131 xx
76.0 107.5 131.6 169.9 240.3


  CHZ 3206 xx 2" 1/2"
119.2 168.6 206.5 266.6 377.0
171 85 122 27

  CHZ 3259 xx   3/4"
149.5 211.5 259.0 334.4 472.9


  CHZ 3329 xx
189.9 268.6 329.0 424.7 600.7


360° CHE 2153 xx 3/4" 1/8"
8.83 12.5 15.3 19.8 27.9
69 39 85
13
  CHE 2306 xx
17.7 25.0 30.6 39.5 55.9


  CHE 2611 xx 1" 1/4"
35.3 49.9 61.1 78.9 111.6
86 48 105

  CHE 3108 xx
62.7 88.7 108.6 140.2 198.3


  CHE 3152 xx
87.8 124.2 152.1 196.4 277.7


  CHE 3191 xx 1 1/2" 3/8"
110.3 156.0 191.1 246.7 348.9
98 55 120

  CHE 3383 xx 2" 1/2"
221.4 313.1 383.5 495.1 700.2
129 73 158

  CHE 3481 xx   3/4"
277.7 392.7 481.0 621.0 878.2
169 95 206


Wzór strumienia

Strumień dyszy CH

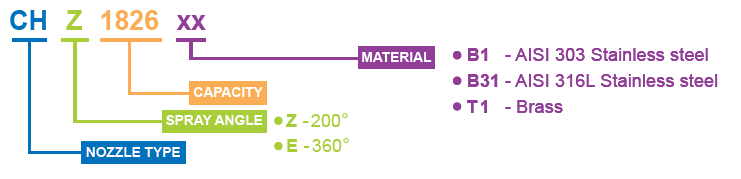

Zasada oznakowania

Kod dysz CH
