Dysze pełnostożkowe BA/BC – skuteczne chłodzenie w hutnictwie

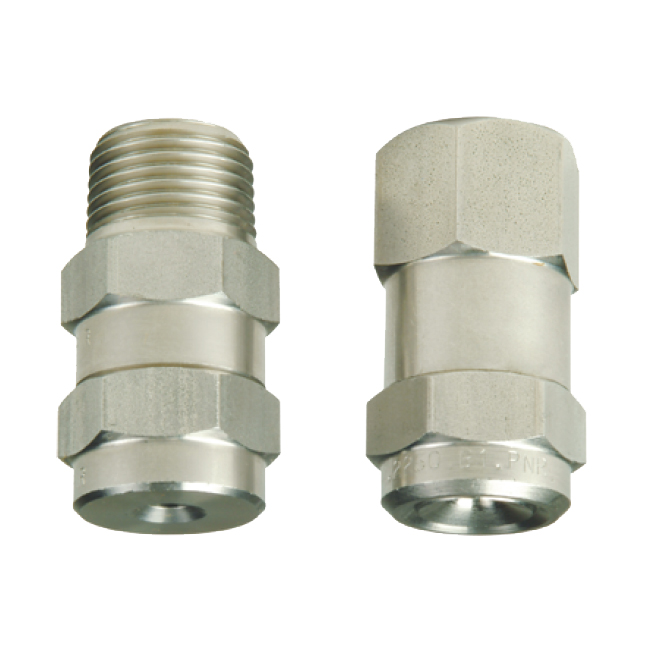

Dysza pełnostożkowa BA / BC to specjalistyczna dysza dalekiego zasięgu, zaprojektowana do pracy w wymagających aplikacjach przemysłowych, w szczególności w hutnictwie i procesach odlewania ciągłego. Konstrukcja dyszy składa się z trzech elementów: korpusu, wkładki X-Vane oraz złączki, co zapewnia wysoką elastyczność serwisową i niezawodność działania. Zastosowana wkładka X-Vane łączy wysoką odporność na zatykanie z możliwością szybkiego i łatwego czyszczenia, ponieważ dysza może być bezproblemowo zdemontowana do konserwacji. Jest to szczególnie istotne w instalacjach, gdzie medium może zawierać zanieczyszczenia, a przestoje produkcyjne są kosztowne.

Bezpieczna praca i dwa warianty przyłącza

W przypadku montażu dyszy do natrysku skierowanego ku górze, konstrukcja BA/BC zapobiega wypadnięciu wkładki, zwiększając bezpieczeństwo oraz stabilność pracy. Dysze dostępne są w dwóch wersjach przyłącza:

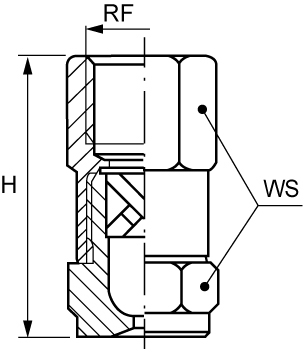

- BA – z gwintem wewnętrznym,

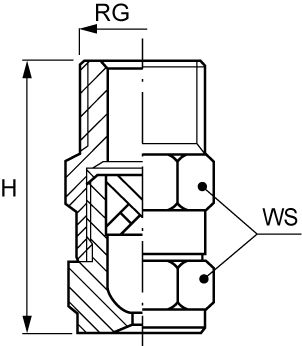

- BC – z gwintem zewnętrznym.

Materiały wykonania i zastosowanie

Dysze pełnostożkowe BA/BC mogą być wykonane z materiałów o bardzo wysokiej odporności na temperaturę, korozję i agresywne środowiska: stal nierdzewna 316L, stal nierdzewna 303, mosiądz, PTFE, Hastelloy C22. Dysze te znajdują główne zastosowanie w przemyśle hutniczym, przede wszystkim w procesach chłodzenia ciągów odlewniczych, gdzie wymagany jest daleki zasięg natrysku, wysoka niezawodność oraz łatwa konserwacja. Połączenie pełnego stożka natrysku, konstrukcji X-Vane i modułowej budowy sprawia, że dysze BA/BC są sprawdzonym rozwiązaniem dla najbardziej wymagających aplikacji hutniczych.

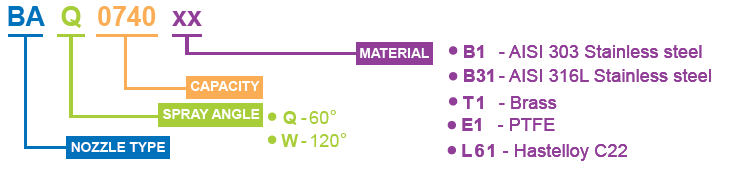

BAQ
GW		 BCQ
GZ		 Kod
PNR		 RF
RG
inch		 D
mm		 D1
mm
Wydajność (l/min) przy różnych wartościach ciśnienia (bar)
0.7 1.0 2.0 3.0 5.0 7.0 10
Uzyskany kąt strumienia (°) przy ciśnieniu (bar)
0.5 1.5 6.0
● ● 0740 1/8" 1.0 0.5
0.36 0.43 0.60 0.74 0.96 1.13 1.35
  58° 53°
● ● 1110   1.2 0.5
0.53 0.64 0.90 1.10 1.42 1.68 2.01
52° 65° 59°
● ● 1150   1.4 1.0
0.73 0.87 1.23 1.50 1.94 2.29 2.74
43° 50° 46°
● ● 1220   1.6 1.0
1.06 1.27 1.80 2.20 2.84 3.36 4.02
52° 65° 59°
● ● 1260   1.6 1.3
1.26 1.50 2.12 2.60 3.36 3.97 4.75
43° 50° 46°
● ● 1370   2.0 1.3
1.79 2.14 3.02 3.70 4.78 5.65 6.76
52° 65° 59°
● ● 1480 1/4" 2.4 1.7
2.32 2.77 3.92 4.80 6.20 7.33 8.76
45° 50° 46°
● ● 1740   2.9 1.7
3.58 4.27 6.04 7.40 9.55 11.3 13.5
58° 67° 61°
● ● 1930   3.2 1.7
4.49 5.37 7.59 9.30 12.0 14.2 17.0
69° 74° 68°
● ● 1700 3/8" 3.0 2.0
3.38 4.04 5.72 7.00 9.04 10.7 12.8
45° 50° 46°
● ● 2111   3.4 2.4
5.36 6.41 9.06 11.1 14.3 17.0 20.3
64° 67° 61°
● ● 2163   4.5 2.4
7.87 9.41 13.3 16.3 21.0 24.9 29.8
87° 90° 82°
● ● 2118 1/2" 3.4 3.0
5.70 6.81 9.63 11.8 15.2 18.0 21.5
48° 50° 46°
● ● 2185   4.4 3.0
8.94 10.7 15.1 18.5 23.9 28.3 33.8
64° 67° 61°
● ● 2240   5.0 3.0
11.6 13.9 19.6 24.0 31.0 36.7 43.8
72° 75° 68°
● ● 2300   5.6 3.0
14.5 17.3 24.5 30.0 38.7 45.8 54.8
88° 91° 83°
